关于在HFSS中如何建立一个弯曲模型的问题
05-08

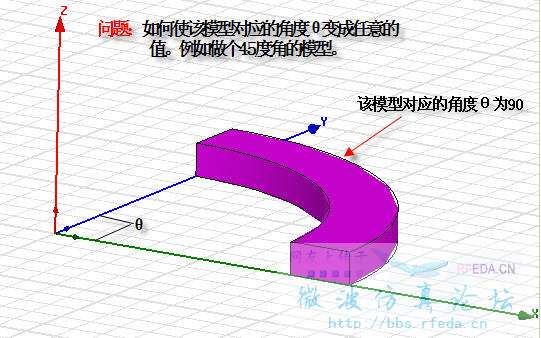

我已在HFSS中完成了下图中90度的弯曲模型。哪位大侠告诉我如何实现,任意角度下的弯曲模型如何建立。看下图
可以平面画线然后sweep
楼上正解,只要画出平面弯线,再sweep就能得到
建立一个曲线,以它为路径,扫描。
进来学习一下。
你是怎么画出90度弯曲的呢
把角度改成变量不就行了!
感谢大家的帮助,我试一下,大家提供的办法,有问题继续请教大家。
我是先做了两个圆柱,然后做相减,再切分做成了90度的模型。但是任意角度的这种方法不行,所以才请教大家。
感谢大家,目的已达到。
用函数画曲线就可以了,很方便的
这个最好还是用sweep来画,可以指定角度
怎么用函数来画,能不能具体点?
用画曲线进行Sweep的方式存在一个问题,当曲线的两个端点在同一个平面上时,若是半圆或1/4没有问题,若是任意圆弧,扫出来后两个端面将不在同一个平面上,该如何解决呢,多谢!
