求助，waveport设置后，仿真出现以下错误

Port refinement, process hf3d error: Port face does not have a solved inside material on either side.. (4:50 下午  十月 08, 2009)
版本11

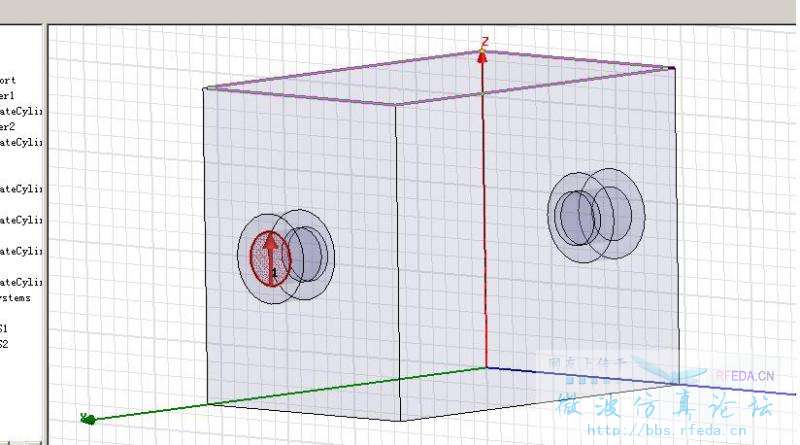

中间是空气盒子，两端各突出空气圆柱，圆柱里面就是材料为pec（名字：in1，out1）的圆柱，空气盒子内侧各有一个pec圆柱馈电。
我设置为in1，out1外表面为waveport，并如图设置了积分线
仿真时就出现了以上错误
请各位大侠指导
谢谢

看图上你的端口只包括了同轴线的内导体，同轴端口需要包括内导体和外导体一起，也就是要选突出的空气圆柱面为端口，并且把积分线设置为从外导体指向内导体

积分限不会搞错了吧！

同轴端口需要包括内导体和外导体一起，也就是要选突出的空气圆柱面为端口，并且把积分线设置为从外导体指向内导体
yes

恩 谢谢大家
我改了一下  成功了·
谢谢

对于新手，无疑上面的回答若雪中送炭

是啊！以前一直不知道.
