HFSS Antenna Design Kit

05-08

請教有哪為大俠用過這個工具 HFSS Antenna Design Kit ?或是他只能產生天線模型 ?
他跟 Antenna Magus 有何差異阿 ?
http://www.peraglobal.com.cn/ch/products/electromagnetics/antenna_magus.html
http://www.ansoft.com/hfssantennadesignkit/
The HFSS Antenna Design Kit is a stand-alone GUI-based utility which automates the geometry creation, solution setup, and post-processing reports for over 25 antenna elements. This tool allows antenna designers to efficiently analyze common antenna types using HFSS and also assists new users in learning to use HFSS for antenna design. The design kit can be integrated into the HFSS user interface or launched from the standard Windows menu. All antenna models created by the design kit are ready to simulate in HFSS.
http://www.ansoft.com.cn/news/20090427.htm
Ansoft发布应用于HFSS三维电磁场仿真工具的专用天线模型库Antenna Design kit V1.0
2009年4月27日，匹兹堡，Ansoft发布基于HFSS三维电磁场仿真工具的专用天线模型设计包Antenna Design kit V1.0。该设计包是专门为了天线以及系统电磁设计开发的，为复杂天线的设计和建模带来极大方便。
以往天线设计者经常花费较多时间在建模与模型前处理方面，尤其是对于一些形状较为复杂的宽带天线如Vivaldi天线、阿基米得螺旋天线、sin函数曲线等，设计者经常为如何快速得到这些天线的某一特定频段的初步模型而花费大量时间。Ansoft基于HFSS的专业天线模型库可以帮助设计者有效解决这一问题。
这个工具包采用图形化用户接口，自动生成各种天线模型，共包括偶极子天线、贴片天线、角锥天线、平面螺旋天线、锥形螺旋天线、Vivaldi天线、对数周期天线、PIFA天线、波导天线、蝶形天线、双锥天线、盘锥天线共十二类二十六种常用的天线模型。用户只需简单的选择天线类型、输入工作频点即可得到相应天线的尺寸与模型，进而自动生成HFSS工程并完成诸如边界条件、求解频率等所有HFSS中天线仿真的设置。甚至用户可以自行修改或参数化已生成的模型以便进行优化设计。
Antenna Design kit从根本上解决了天线设计中复杂的建模与前处理的问题，使用户无需再使用其它特定绘图工具进行辅助建模，同时帮助用户快速了解HFSS在天线设计中的使用，从很大程度上简化了设计流程、提高设计效率。更值得提到的是它能给用户一个很好的初步估算设计，可以大大缩短天线设计的周期。
Antenna Design kit同样可应用于大型系统天线布局与电磁兼容设计领域，系统设计者无需再为不能得到某些天线的模型而烦恼。
“Antenna Design kit 基于业内三维电磁场标准仿真工具HFSS，将应用于天线与系统电磁设计方面，能帮助用户‘一键’完成天线的建模与初设计，使您在开发相关产品方面更加节省时间、降低成本。”Ansoft HFSS产品市场部经理Matt Commens说道：“Ansoft未来会继续推出更丰富、更专业、应用领域更广的天线设计模型，满足用户的日益增长的需求。”
Antenna Design kit已成功地应用于Ansoft HFSS，该软件包是Ansoft公司开发针对射频和微波部件、天线和天线阵及天线罩，高速互连结构、电真空器件，研究目标特性和系统/部件的电磁兼容/电磁干扰特性等等各种高频结构的三维电磁场仿真软件。

可以有再詳細的資料嗎?

HFSS Antenna Design Kit

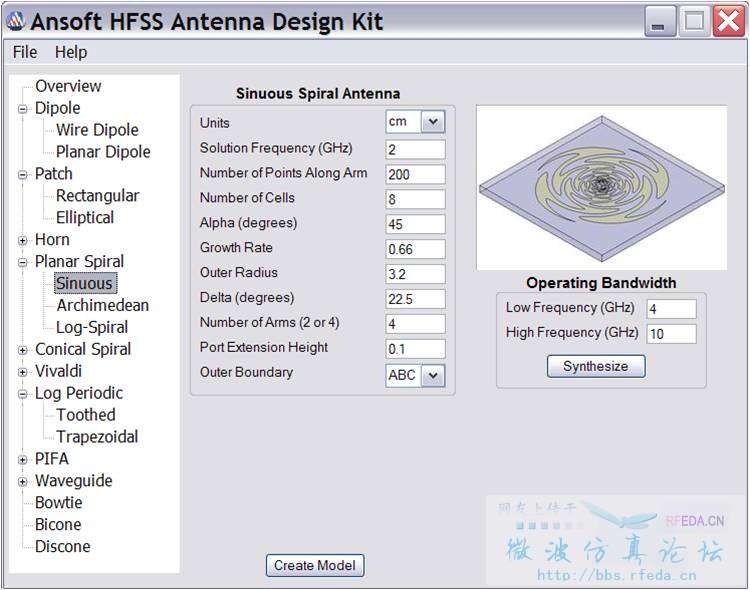

[upload=1]

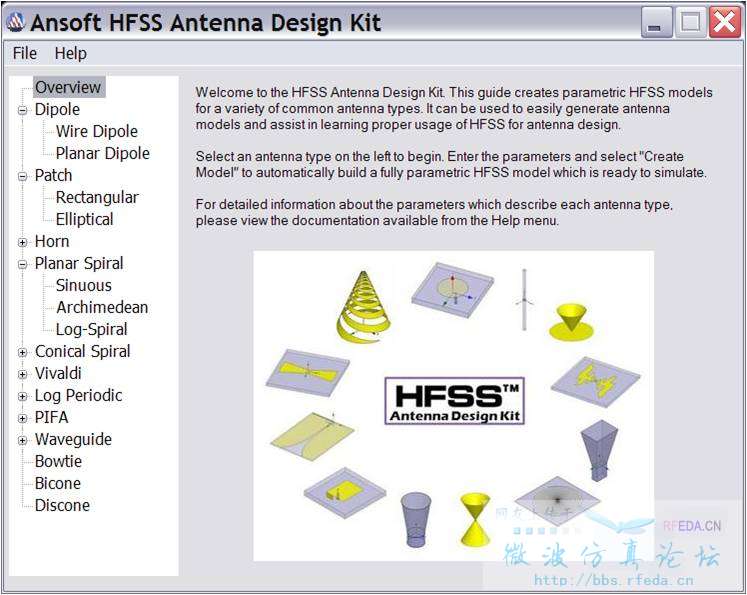

[upload=2] [upload=3]
概述Ansoft最新推出的Antenna Design Kit（天线辅助设计工具），基于三维电磁场设计标准工具HFSS，拥有独立的图形用户界面，针对超过25种常用的天线形式，能够自动实现模型建立、求解设置、生成后处理报告等各项功能。该工具能够完全集成到HFSS界面当中，显著地提高设计人员使用HFSS进行天线设计时的效率。对于新用户而言，也能够通过该工具的使用尽快熟悉HFSS天线设计流程。利用该工具生成的所有天线模型，都可以直接在HFSS中进行仿真计算。
天线类型
最新版本的Antenna Design Kit支持的天线类型包括：偶极子天线、贴片天线、角锥天线、平面螺旋天线、锥形螺旋天线、Vivaldi天线、对数周期天线、PIFA天线、波导天线、蝶形天线、双锥天线、盘锥天线等共十二类二十六种常用的天线。这些种类的天线被广泛地应用于消费电子、生物医学、国防军事等各个领域。
对于几何结构复杂的天线类型，Antenna Design Kit同样能够方便地实现满足各种数学公式的天线模型建立，如：阿基米德螺旋线、对数周期、正弦曲线、指数曲线等。用户只需简单地输入物理尺寸、工作频段等参数，Antenna Design Kit就能够直接生成包括模型、边界、求解设置、后处理报告等信息在内的完整的HFSS项目文件。
参数化建模
所有通过Antenna Design Kit生成的模型将是全参数化模型，在HFSS中能够非常方便地对各参数的具体数值进行修改。进一步的，通过HFSS Optimetrics相关功能，还能够进行参数扫描和优化设计，找出天线物理结构尺寸和性能指标之间的关系，得到最优化的设计结果。另外，包括天线输入阻抗、远场辐射方向图等结果都可以通过后处理选项完全自动的生成。
天线综合功能
对于Antenna Design Kit所包含的天线类型，在给定其工作频率或频带范围之后，该工具都能够快速地综合出天线相应的物理尺寸参数。这些参数可作为天线设计的初值，用在HFSS的仿真优化设计当中。
自定义天线类型设计
对于用户自定义的天线类型，均可通过该工具预先设置的接口添加到Antenna Design Kit天线类型库当中。该项功能也使得Antenna Design Kit可以作为一个公共的天线类型库，供设计师们使用。
关于帮助文档
Antenna Design Kit中包含了完整的帮助文档，详细地说明了该工具的安装、使用方法，其中自带的各种天线类型的相关参数定义，以及使用HFSS进行天线优化设计的基本步骤。
版本要求
Antenna Design Kit实用于Microsoft Windows操作系统下Ansoft HFSS v11.2以上版本。

HFSS Antenna Design Kit
概述Ansoft最新推出的Antenna Design Kit（天线辅助设计工具），基于三维电磁场设计标准工具HFSS，拥有独立的图形用户界面，针对超过25种常用的天线形式，能够自动实现模型建立、求解设置、生成后处理报告等各项功能。该工具能够完全集成到HFSS界面当中，显著地提高设计人员使用HFSS进行天线设计时的效率。对于新用户而言，也能够通过该工具的使用尽快熟悉HFSS天线设计流程。利用该工具生成的所有天线模型，都可以直接在HFSS中进行仿真计算。
天线类型
最新版本的Antenna Design Kit支持的天线类型包括：偶极子天线、贴片天线、角锥天线、平面螺旋天线、锥形螺旋天线、Vivaldi天线、对数周期天线、PIFA天线、波导天线、蝶形天线、双锥天线、盘锥天线等共十二类二十六种常用的天线。这些种类的天线被广泛地应用于消费电子、生物医学、国防军事等各个领域。
对于几何结构复杂的天线类型，Antenna Design Kit同样能够方便地实现满足各种数学公式的天线模型建立，如：阿基米德螺旋线、对数周期、正弦曲线、指数曲线等。用户只需简单地输入物理尺寸、工作频段等参数，Antenna Design Kit就能够直接生成包括模型、边界、求解设置、后处理报告等信息在内的完整的HFSS项目文件。
参数化建模
所有通过Antenna Design Kit生成的模型将是全参数化模型，在HFSS中能够非常方便地对各参数的具体数值进行修改。进一步的，通过HFSS Optimetrics相关功能，还能够进行参数扫描和优化设计，找出天线物理结构尺寸和性能指标之间的关系，得到最优化的设计结果。另外，包括天线输入阻抗、远场辐射方向图等结果都可以通过后处理选项完全自动的生成。
天线综合功能
对于Antenna Design Kit所包含的天线类型，在给定其工作频率或频带范围之后，该工具都能够快速地综合出天线相应的物理尺寸参数。这些参数可作为天线设计的初值，用在HFSS的仿真优化设计当中。
自定义天线类型设计
对于用户自定义的天线类型，均可通过该工具预先设置的接口添加到Antenna Design Kit天线类型库当中。该项功能也使得Antenna Design Kit可以作为一个公共的天线类型库，供设计师们使用。
关于帮助文档
Antenna Design Kit中包含了完整的帮助文档，详细地说明了该工具的安装、使用方法，其中自带的各种天线类型的相关参数定义，以及使用HFSS进行天线优化设计的基本步骤。
版本要求
Antenna Design Kit实用于Microsoft Windows操作系统下Ansoft HFSS v11.2以上版本。
