HFSS中天线增益方向图的单位是dB还是dBi？
05-08

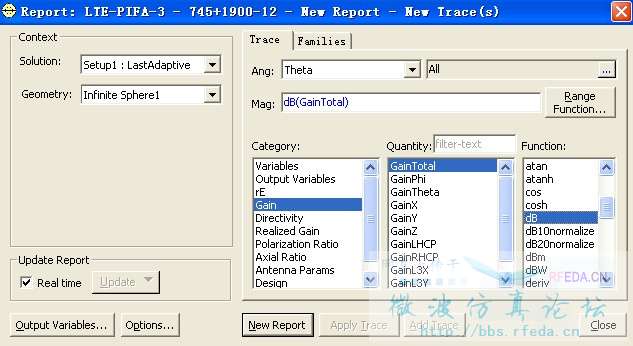

过程如图所示，我知道dBi是相对于全向天线的意思，可是如果想得到以dBi为单位的结果应该如何设置呢?
我记得HFSS中天线增益方向图的单位dB就是指dBi
在HFSS中 这是一个吧，还有一个是dBd的，dB=dBi的。
楼上正解
对天线方向图来说，dB=dBi
其实dbi和dbd是有区别的
dbi是指天线的增益与全向天线相比较的，dbd是与半波振子相比较而言的
dbi=dbd+2.15
HFSS里好像dB=dBi
dbi是指天线的增益与点源相比较的
呵呵，学习中。
表征天线增益的参数有dBd和dBi
DBi是相对于点源天线的增益，在各方向的辐射是均匀的；
dBd相对于对称阵子天线的增益dBi=dBd+2.15
学习了
学习啦！平时还真没有留意！
那请问方向图的H面和E面如何确定了?
