微波端口设置问题
05-08

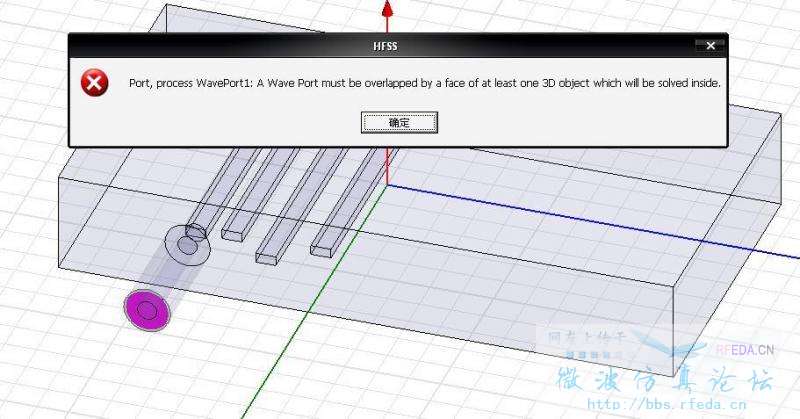

各位高手请教一下，小弟在学习贵网站提供的HFSS中文手册（10.0版本）时，在学到438-457带通滤波器时，设置微波端口，我用的是模式驱动，设置微波端口出现了这样的错误（如贴图所示贴图）是怎么回事?为什么教材里能设置该同轴面为微波端口? 谢谢
你用waveport时，端口要包裹在金属里面，你只要在port口外画一个金属实体盖住waveport就可以了
波端口是在三维体上
如果你是平面
建议用集总端口
