如何改进新设计的Dual Band 天线的S11 Return Loss
05-08

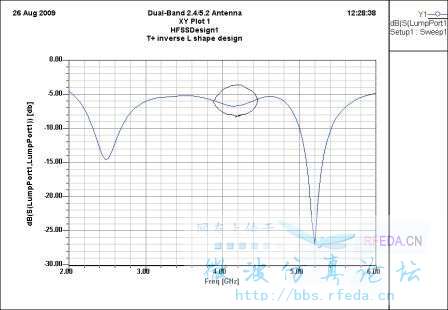

各位高人,小弟新设计的 2.4/5.2 dual band antenna,现在有个问题,在2.4 - 5.2Ghz 之间的 4.2GHZ的地方, S11 Return loss 差不多-7db, 离-10db 才3db.
有无办法可以改进?
谢谢!
有无办法可以改进?
谢谢!
应该还是有改进的余地的,你可以看看你的天线的电流分布,在天线上开槽,改变电流的方向,从而增长电流路径,使天线的带宽增加
謝謝LYS_TONEY,
我也了解,
估计做出实物的时候,中间那个谐振点就没那么明显了
其实中间那个频点是另外一种模式,越往高频段谐振点不断出现!
