CST EMS中的1D Results有人知道怎么设置曲线的单位?
05-08

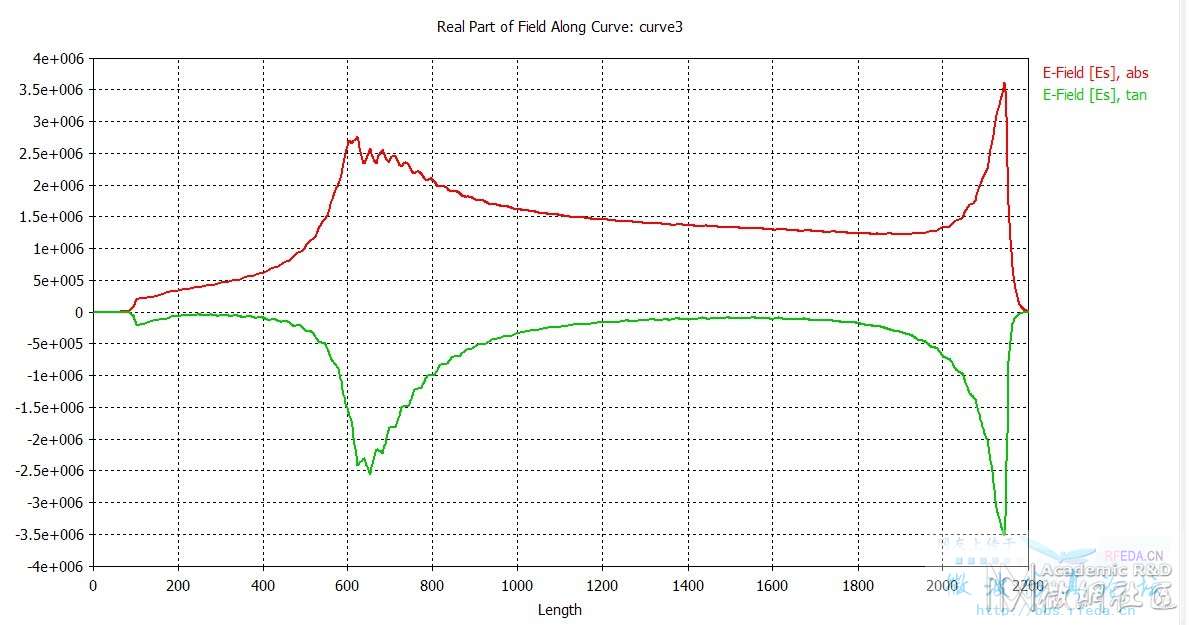

如图
曲线已经完成 但是y轴的默认场强单位是V/m 我想把它改成kV/mm或kV/cm 有人知道怎么改吗?
曲线已经完成 但是y轴的默认场强单位是V/m 我想把它改成kV/mm或kV/cm 有人知道怎么改吗?
如果Plot Properties里没有的话,导出到第三方软件处理。

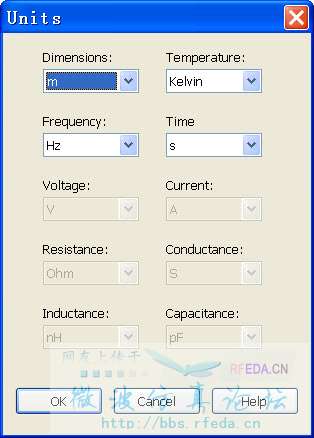

不能改,为了避免混乱,CST中的单位都是统一的,统一在Unit Dialog中设置,但是只允许更改长度、时间、温度、频率的单位,其他的单位是不允许改变的。
那我想请问下 如果Unit Dialog中单位和我中的场强单位有关吗? 如果Unit Dialog的 长度单位是mm 那这个图里显示的结果是v/mm 还是v/m?
理论上和你设置的unit对应,不确定的话,可以咨询CST技术支持。
V/m
如果非要改单位(一般目的也是为了让结果看起来合理一点是吧),那就到后处理里做。然后再手动加上单位。
