SAT格式的文件,是一个贴片天线,导入CST中,如何找到它的馈电点?
05-08
请问给出一个SAT格式的文件,是一个贴片天线,导入CST中,如何找到它的馈电点? 我需要找到馈电点进行仿真,
是我们老师跟一个公司合作的项目,设计RFID阅读器天线,他自己不懂,让我们自己整……&%%……
谢谢好心人及时回答!
急切等待.......
(导入CST中的示意图请看一下附件)
另问:CST中必须知道天线的馈电点才能进行波导端口设置,才能进行仿真是吧?
跪谢!
是我们老师跟一个公司合作的项目,设计RFID阅读器天线,他自己不懂,让我们自己整……&%%……
谢谢好心人及时回答!
急切等待.......
(导入CST中的示意图请看一下附件)
另问:CST中必须知道天线的馈电点才能进行波导端口设置,才能进行仿真是吧?
跪谢!
请问给出一个SAT格式的文件,是一个贴片天线,导入CST中,如何找到它的馈电点?
我需要找到馈电点进行仿真,
是我们老师跟一个公司合作的项目,设计RFID阅读器天线,他自己不懂,让我们自己整……&%%……
谢谢好心人及时回答!
急切等待.......

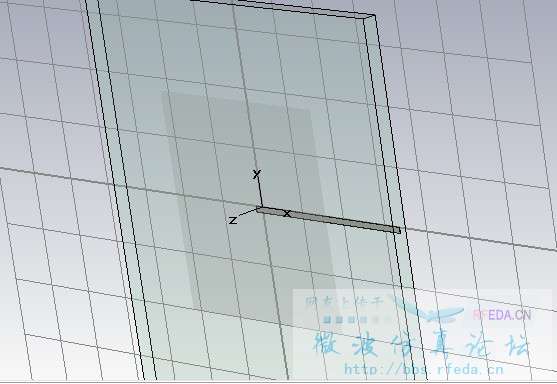

(导入CST中的示意图请看一下附件)
连相关的实物都没有?
瞎整,光有模型文件。
老师不懂让我们弄过来弄过去的
如果是你自己猜,你觉得可能的馈电点在哪里?别瞎猜,用传输线常识去猜。
只看你的截图,貌似是一个贴片天线放置在一个没有地的介质版上,一段微带线连接天线,那么可能的馈线是哪个结构?
如果做实物,这里的这些结构要如何实现?考虑这些,模型该如何设置就应该有数了。
四个月过去了,竟然还在做。
同苦啊
我们老师先是让做界面现在让做天线模型,唉
倒腾了一堆没用的东西,比如把CST隐藏起来什么的。
话说只给了个SAT模型那材料怎么办?难道用的都是空气和金属?
问清楚substrate是什么材料。天线是什么材料。port应该在microstrip的末端。可以参考CST帮助文件里面WAVEGUIDE port设置方式设置您的端口。
隐藏起来?后台运行?
可以先用FR4和PEC作为材料试试,FR4比较常见。
哎……你是哪个学校的呀?
多交流呀
看样子是个微带线耦合天线,是不是还有天线外壳?可以在微带线和外壳之间加端口
哦,谢谢,。这个没有外壳,我们只是仿真,不做实物。
