在CST MWS中建立曲线的问题
05-08
我的建模过程是 macros -> construct -> curves -> create 3D curve analytical 然后再历史中改曲线的方程如:
For zzz=0 To 20*pi STEP 0.5
yyy=Cos(zzz/2)-1
.Point 0 , yyy , -zzz
Next zzz

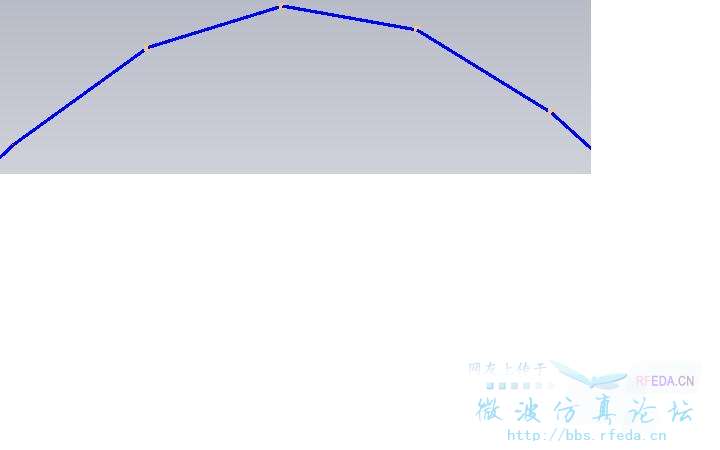

建立一条正弦型曲线,但是放大来看发现它还是由若干段短直线首尾相连构成的,其线段长度由 上述 STEP 确定。

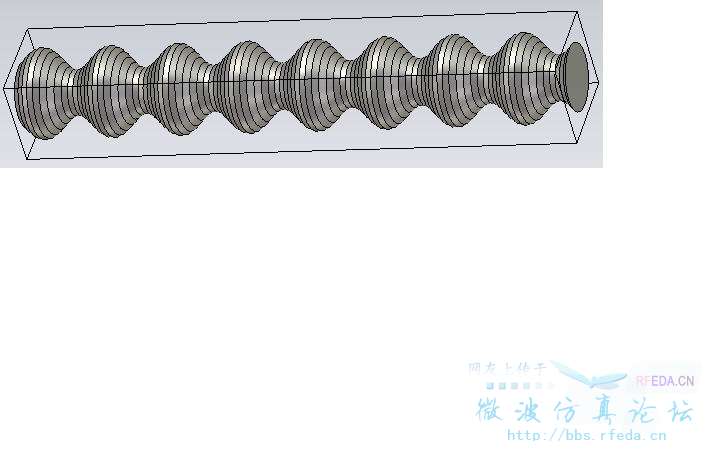

将其旋转构成旋转体以后,表面会出现这些拐点对应的若干条“纬线”。
我的问题是怎样尽量减少这些拐点,同时保证曲线的光滑性,以至于使得到的旋转体上不再出现这些不想要的“纬线”。比如建立一个球,上面就只有很少几条线,而不是密密麻麻的经线和纬线。
请各位大侠们不吝赐教
For zzz=0 To 20*pi STEP 0.5
yyy=Cos(zzz/2)-1
.Point 0 , yyy , -zzz
Next zzz
建立一条正弦型曲线,但是放大来看发现它还是由若干段短直线首尾相连构成的,其线段长度由 上述 STEP 确定。
将其旋转构成旋转体以后,表面会出现这些拐点对应的若干条“纬线”。
我的问题是怎样尽量减少这些拐点,同时保证曲线的光滑性,以至于使得到的旋转体上不再出现这些不想要的“纬线”。比如建立一个球,上面就只有很少几条线,而不是密密麻麻的经线和纬线。
请各位大侠们不吝赐教
自己顶啊
用proe建模再导进去呗
不过,就算你的模型“看起来”很连续
cst算起来还是按照“纬线”来的,不要被模型欺骗了
其实我要的就只是一个模型,然后导入到ansys中作剖分工作,然后用自己的求解代码算的。所以要是能有光滑的插值模型就好 了,不然那些纬线上总是要分配Key point, 剖分起来就不是很方便。
既然要用ansys…
兄弟你何必舍近求远呢…
刚开始不知道怎么在ansys里建线模型,后来会了但是还是出现很多“纬线”,不利于剖分
后来发现用HFSS建模在导入ansys就不存在这个问题了,一条多余的线都没有,perfect
所以,问题解决,感谢大家关注
