求助-CST MWS天线建弧形的槽
05-08
弧形的槽,一般怎么开啊?

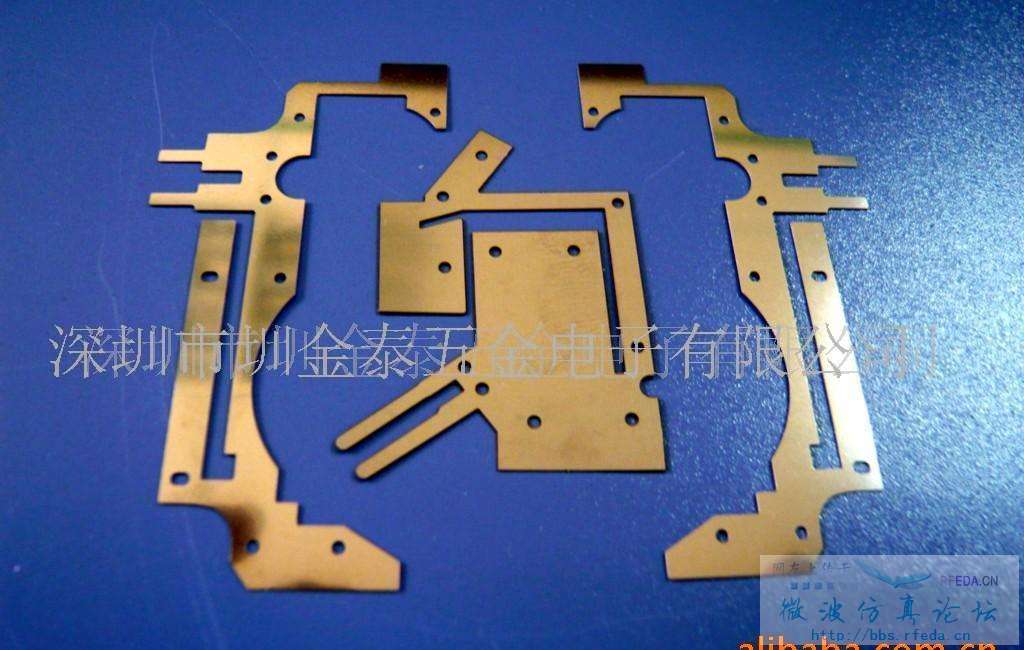

手机天线工程师用侧刀随意的在铜箔上开一个弧形的槽啊,自己用CST建模很困难啊?建模压力好大啊
天线的一个路径有时候做成弧形,好难建模
手机天线工程师用侧刀随意的在铜箔上开一个弧形的槽啊,自己用CST建模很困难啊?建模压力好大啊
天线的一个路径有时候做成弧形,好难建模
Boolean Substrate……
你确定这个槽是随意的?如果是随意的,那倒是真好办了。
最近在一家手机天线研发公司实习,感觉他们调试主要靠他们的经验,我自己也做了一个单极天线,前期做无源调试,基本上就是用侧刀在贴片上割。频率高了,加长或者开槽来延长电流的路径,频率低了,侧刀割一小节,无源就对着失网调,先调出来无源的指标。后面做项目的时候还要测TRP TIS 。因为刚来,人家让我用铜箔做成一个模拟的单极天线来熟悉调试天线的流程。当然,开槽,是有讲究的,起码后期的TRP 和TIS 有源测试也可以看出来带宽问题。有时候他如果开了一个弧,是不规则,指标达到了,我拿来仿真不好建模。
那你就用这个布尔运算来切吧,这个不规则,也只能用规则的图形来组合了。
