求助CST MWS GTEM室仿真

直接加波端口试试

试了，还是不行，换成开放的端口，加50欧姆负载。总是报错。错误是：
Heahedral mesher terminated abnormally
Error in calculating solver matrix.
solver run aborted.
请高手指教

按照二楼说的，我设背景为PEC，掏空成GTEM室，中间加芯板，两端设置端口，端口2提示：
waveguide for port number 2 is too short, the waveguide must be homogeneous for at least three mesh planes along propagation direction.

本人按照西安电子科大04级周小侠的硕士论文做GTEM室仿真。设置背景材料为PEC，从中挖空成一个GTEM室，端口1设置输入脉冲源，端口2设置成波导端口，不接负载，设置成较多的模式，但在仿真时总是出现：waveguide for port number 2 is too short, the waveguide must be homogeneous for at least three mesh planes along propagation direction。此问题一直未解决，请问哪位大侠指点一二，非常感激！

首先，做仿真第一件事情就是要描述清楚你的仿真的环境细节，论坛上每个人都知道什么是“GTEM室”吗?不是的话，小编你有义务先解释什么是GTEM室，什么结构用来做什么。
其次，根据软件提示的信息，小编你这一个半月来都做了什么?别人并不知道你的模型在波导端口处的细节是什么样的，真要让别人给你指点一二，靠猜么?

GTEM室简单说是模拟GHz横电磁波，即TEM波的电磁环境模拟室，通常用该室模拟均匀电场环境，用于一些被测试件在该场下的效应。

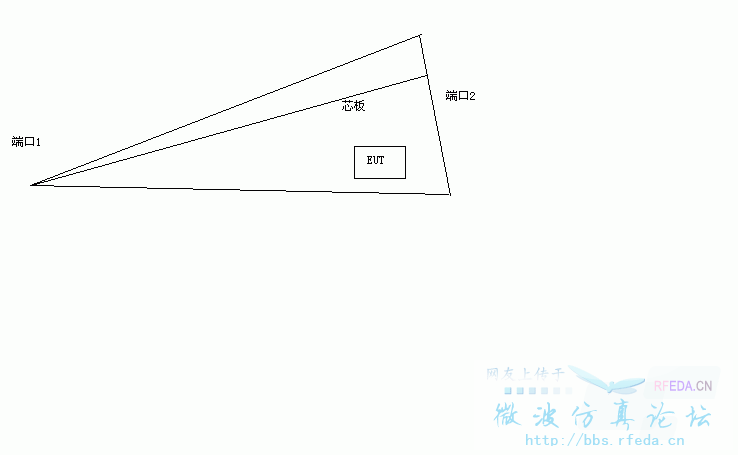

有篇帖子上说过关于设置端口2，如图所示，由于端口2需吸波材料，当设置足够多的模式，可以代替吸波材料。但是实践总是不行。用该设置：设置背景材料为PEC，从中挖空成一个GTEM室，端口1设置输入脉冲源，端口2设置成波导端口。计算量小，节省时间，本人采用与实际GTEM室相同的模型计算量太大，所以还是想试试这种方式，别人都做到了，我的问题在哪呢?只是研究一下。

呵呵，这个课题我太熟悉了，仿真中用到了大量的简化和等效情况。
针对你提出的问题，论坛之前好像有解决方法可参考：http://bbs.rfeda.cn/read.php?tid=40668#
当然，完全将吸波材料模型化进行计算也是可以的。

如果问题是波导端口，看不到你的模型的细节（这个才是大家想知道的），没有准确的建议。原则请参考楼上给出的帖子的链接。
