关于CST MWS仿真中空间每点的能量
05-08
目前做一个时域仿真,问题是我想用单发天线(不加接收天线),来看一个空间内固定位置点的能量情况,请问怎么看?用探针的话只能看到该点的场强啊,我要是在不加接收天线的情况下(为了不考虑天线间耦合,纯是研究传播规律的话)怎么查看该点的信号能量?

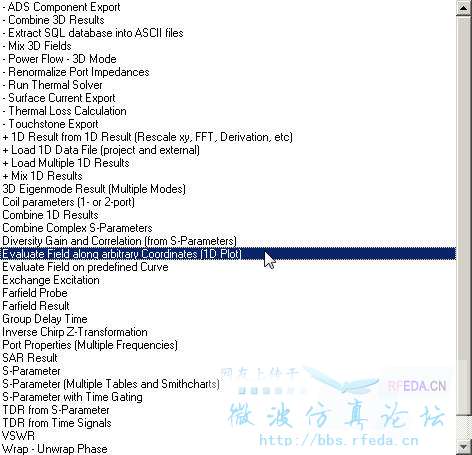

然后打开后处理,找到1D-Result中的下面这个

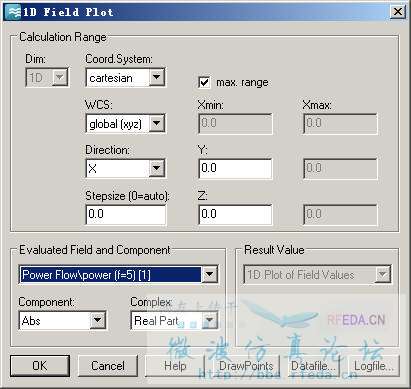

打开后,输入参数即可,这是一条线上的

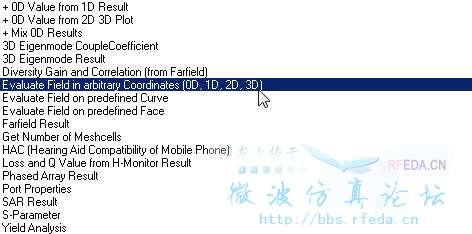

也可以在0D result里找这个

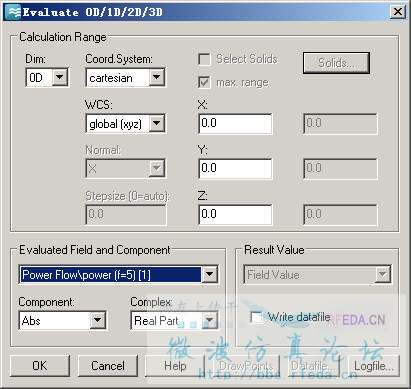

打开后输入参数,这是一个点
这样理应是可以的,不行的话,再讨论~
设置field monitor - energy然后通过后处理查看。
小编,但是那样的话也看不到空间上想看的点的能量啊,不能定位啊,2D-plane下的选项是灰色的,不能选啊,只是能看到天线本身的能量密度啊
刚才打开CST看了一下似乎应该是Power Flow,我印象中有个Energy,但是“印象”不对,sorry~
Powerflow: This monitor stores the Poynting vector of the electromagnetic field. The monitor represents the maximum value (peak value) of the power flow at every spatial point, encountered within one period of time. Therefore, this type of monitor is time independent.

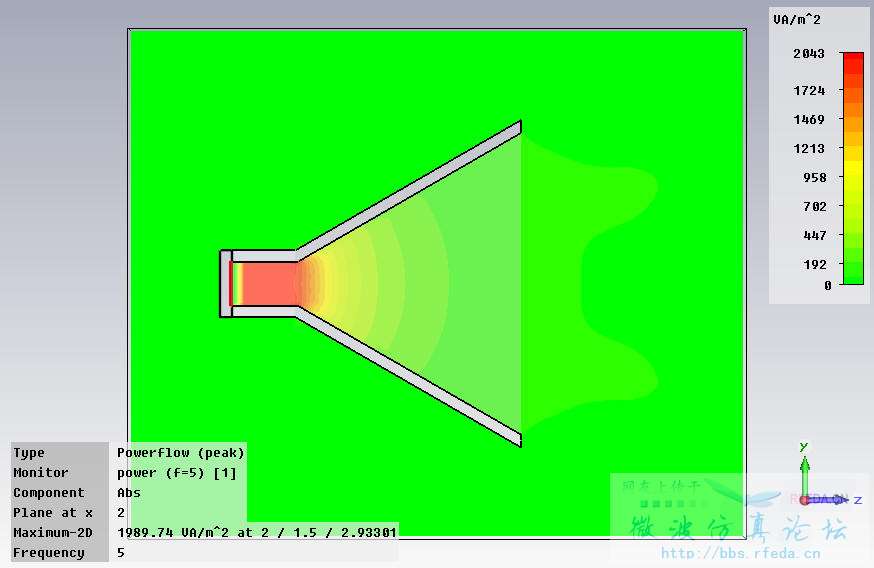

仿真完毕,看Power Flow的abs,可以3D plane on 2D Plane
然后打开后处理,找到1D-Result中的下面这个
打开后,输入参数即可,这是一条线上的
也可以在0D result里找这个
打开后输入参数,这是一个点
这样理应是可以的,不行的话,再讨论~
十分感谢小编,我先看看,有问题再请教!
