新手请教CST MWS微带线设置端口问题
05-08

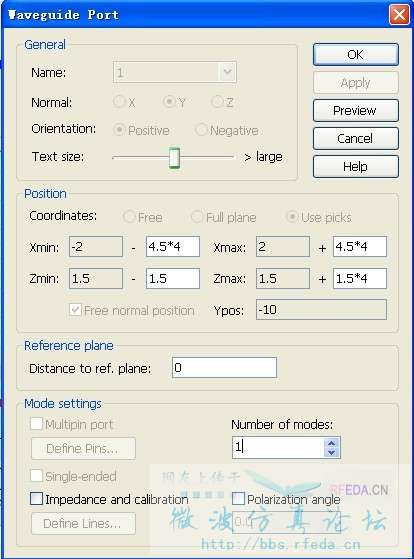

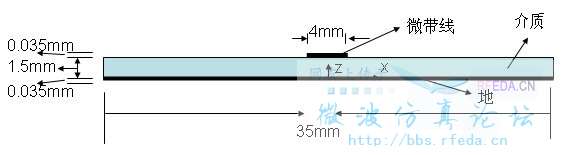

从侧面看的模型如图1,介质基板厚度为1.5mm,微带线及地的厚度为0.035mm;我根据help里面的端口设置(图2),我设置成图3所示,不知道对不对,请帮忙指点,谢谢
补充,尺寸是根据这个来设计的
运行一下仿真看看数据不就知道了么。
