请教CST MWS怎么导入文本文档的数据

我现在做天线罩，用CST仿真。现在天线的实测数据有了，就是要把天线的数据导入CST中，与天线罩一起仿真。
现在的问题是怎么把天线的这个数据导入到CST中，天线的数据是文本文档格式，请教高手解答。

舍不得说一下导入的天线数据是什么数据吗?导入的数据要用来做什么?

我晕，你是做天线的吗?天线还有什么数据，天线的实测数据是什么你不知道吗?就那几个指标。导入的就是天线的实测仿真结果数据，用他代替天线，就不用直接仿真天线了，直接用已经有的天线数据作为天线罩的馈源。OK?

现在还真不做天线，前几年做天线的水平也就够拿一个博士……。
既然您是天线大拿，那您只好另等高明了……。

天线大拿不敢，博士啊，至少不会问外行的话吧?

哦，那我试着问得内行点儿?
请问您天线测试的是：
回波损耗?
远场方向图?
近场方向图?
增益?
极化?
效率?
阻抗?
还是其它更内行的参数?
如果是S11参数，导入CST STUDIO SUITE要用到touch stone文件，要到导入到CST Design Studio，做系统电路仿真。
如果是近场测量数据，导入到CST Microwave Studio做Nearfield Source的话，必须是NFD格式。
如果是远场数据以ASCII文本文件导入，做Farfield Source，必须符合"Farfield source file format"的要求，而且这种情况下CST MICROWAVE STUDIO只能使用I-Solver和A-Solver。
所以我先问得你导入的是什么数据，touch stone格式和远场格式对应导入的工作室不一样。
其次我问得你导入的数据要做什么，目的不同之后仿真软件的仿真过程也不同。
以上外行，看看就好。

谦虚使人进步。

呵呵，师兄切莫生气哈，师妹在这先赔礼了。
我这里有天线的近场数据，关键是怎么导入CST。
另外这个NFD格式怎么弄?

对hefang班主客气点啊，要说天线的参量，班主算是大行家了，我们都常常向他请教，这行的业内人士也不在少数。谢谢班主的指导。

可以参考帮助文档：
NFD radiation source
NFD radiation sources describe the equivalent surface fields on a box, similar to the FSM nearfield sources. They are for example provided by Sigrity® tools for radiation analysis or can be provided from measurements. An example NFD file with a short description of the format can be found here. NFD radiation sources can be imprinted in the CST MICROWAVE STUDIO® transient solver. Please note the description of the broadband imprint and the equivalence principle.

根据这个说明，小编可以用时域求解器随便仿真一个天线，得到nfd文件，用文本文档打开，看看是什么格式，然后跟自己实测得到的“数据”进行比较，看该如何修改。
我没做过这个，但我记得应该是需要相位信息的，你看看你的“数据”里有没有。没有的话，可能不行。

蓝天翼?你是张敏老师的学生?哈哈。

嗯。你怎么哪几个字都知道。咱们见过?
不过我现在献身航天了，哈哈

楼上的工作确实对的起你的名字，呵呵

不见其人，但在航天院交流时，亲耳听张老师说起你，知道你在东方红。哈哈，我这还有你的硕士论文，到时向你请教。谢谢。

那个nfd文件怎么得到呢?或者从自己仿的例子里面导出来看其形式?
我是这样子做的：
从NT-->2D/3D results选中需要导出的数据（疑问：哪个算近场数据），然后再从主菜单栏的Export-->plot data里面导出数据。但是这样子导出来的数据再倒入到CST中，就出现了错误。不过我看在仿真结果文件里有个results的文件夹，里面有一种文件是fsm文件，用记事本打开后里面有很多乱码，把这个fsm文件再导入到CST中，是正确的。
请教高手解答一下这个应该怎么做才能正确的导入和导出天线的近场数据。

请学会使用软件的帮助文件。
CST MWS帮助文件《Field Source Overview》已经给你解释了所有的问题：
NFD是外部文件（External File），不是由CST MWS生成的；
帮助文件里有一个本地连接，是一个NFD文件的示例；
CST MWS仿真的近场数据（FSM格式）由Field Souce Monitor得到。
其它可以参考的帮助文件：《Field Source》、《Monitor》。
再强调一次，要学会使用帮助文件。

你说的帮助文件我用的CST里面怎么没有?我是想说看一下软件导出来的文件是什么形式，然后把自己的数据改成那样的格式，然后再导出来。不知道这样的思路能不能行的通。

一个装13的遇到一个真牛13的帖子
哈哈
天线外行路过感到很欢乐

小编要理顺一下思路，敲字的时候也确定一下你的意思表达通顺了没有歧义。
如果是要看软件可以导出的文件，那是FSM格式；
如果是要看外部生成能导入MWS的文件，那是NFD格式。
小编你现在是要做哪一步?

我的最终目的是想把自己的数据导入到MWS中。
CST仿真导出的数据难道不能再重新导入到这个软件里面吗?还把导出和导入的分这么清楚。

哪个文件没有?都有的，不清楚你是什么情况。

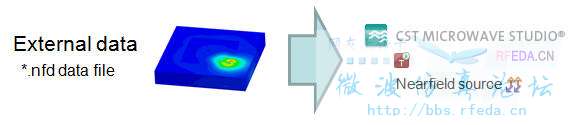

外部数据导入按照CST的建议应该是用NFD格式，CST也给出了NFD格式的范例。
CST MWS导出的格式是FSM，至于把实测数据改为FSM形式再导入这种方法是否正确，你可能需要咨询CST技术支持。

我用的CST2009和2010版本，但是就是没有你说的那个nfd的详细帮助文件。
CST公司太差劲了，我们单位明明刚买了他们的最新版的正版软件，老是把打给技术支持的电话转给销售，那个销售女人态度那叫一个差，没见过这么差劲的销售，估计更年期了。

CST 2010有近场源了，你可以在设置Field Monitor的时候，选择最后一个Field Source，然后在计算结果文件夹里面就有一个fsm文件了，这个文件是可以导入到另一个CST文件作为近场源进行计算的。
“CST仿真导出的数据难道不能再重新导入到这个软件里面吗?还把导出和导入的分这么清楚。 ”我觉得这个问题很有意思，在很多CAD软件里都可以导出，但是如果你导出的明明是STL文件，却要用STEP格式进行导入，能导入吗?
格式的规定本来就是为了区分作用和用途的，你的导出方式是导出txt文件，是为了数据后处理里用的，而不是为了作为新的场源导入的，所以自然不行。

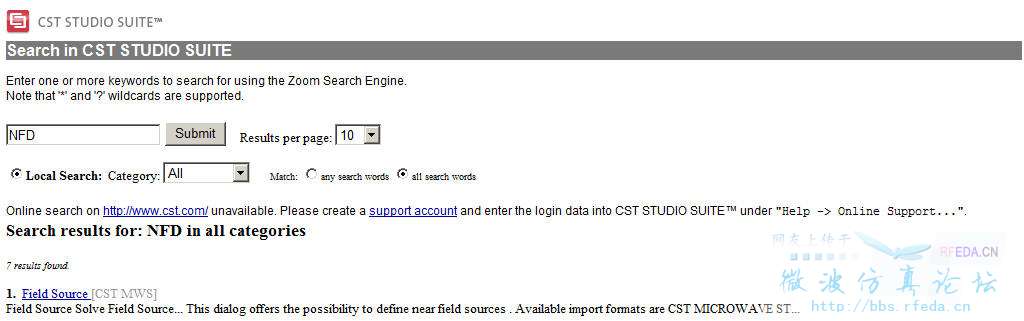

你自己的数据想要导入CST，则必须要遵循CST的数据格式。Help文件中搜索NFD则会找到Filed Source连接，点击进去，对于各个格式都有详细说明：

Solve Field Source...
This dialog offers the possibility to define near field sources. Available import formats are CST MICROWAVE STUDIO® field source monitor data (FSM files), CST CABLE STUDIO® or CST PCB STUDIO® radiation data (RSD files), or Sigrity® radiation data (NFD files). Either electric current information (for RSD files) or complex electric and magnetic fields on a bounding box (for FSM and NFD files) are imported and used as  excitations in CST MICROWAVE STUDIO®. More details can be found in the nearfield source overview.
The defined source is listed in the navigation tree. Furthermore, it appears in the solver excitation list, where it can be selected for excitation, either as a single simulation or as a simultaneous excitation together with other field sources or other source types.
Moreover, it is possible to down-sample the input data frequency points for the transient solver. As the simulation time depends on the frequency sampling rate, this may provide a significant speed up for the computation.
Note: The imported file contains field values at a specific spatial discretization. Since this discretization does not match to the one used in the simulation, the field values are interpolated between the original and the simulation grid. Due to this, a sufficiently fine simulation grid in the imprint region is required for accurate simulations. For FSM and NFD sources, local mesh properties can be set.
Import file (".fsm", ".rsd", or ".nfd")
Browse here for a CST MICROWAVE STUDIO® FSM file (*.fsm), CST CABLE STUDIO® / CST PCB STUDIO® RSD file (*.rsd), or a Sigrity® NFD file (*.nfd). The data is read in newly from this file at each model rebuild.
如果要找NFD文件，你可以在Windows中Online Help文件夹中搜索*.nfd文件，是可以找到的，而且还有四个呢。

不是做天线的路过看出来谁是高手 谁才入门了

我设置了Field-source监视器，为什么最后会出现Terminated abnormally的错误?

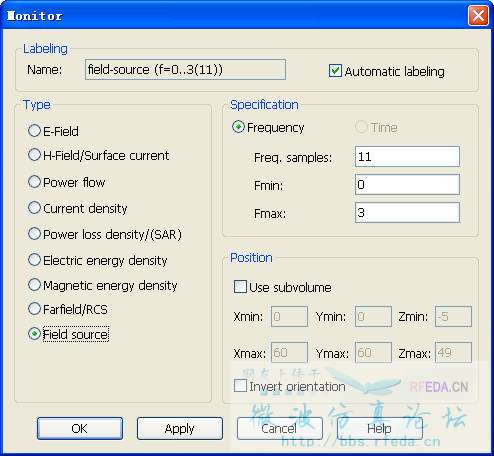

我设置如下图

现在的年轻人啊...
自己不会要问人，态度放低点哈

这种错误最难解释原因，因为就这么两个单词，没有任何其它的辅助信息。
以前问CST的support，给我的回复就是再试试，看看会不会反复出现……。

搞了一个下午，终于知道原因了
和大家分享，应该是设置的近场源接触了没有辐射的边界，从道理上也说的通，就是为了保存一个具有辐射的盒子，没有辐射估计就有问题了

膜拜一下大神的才学和肚量

小编的态度 跟我认识的一个工程师 真像，不想说啥了
