关于CST MWS仿真对称振子天线方向图问题

05-08

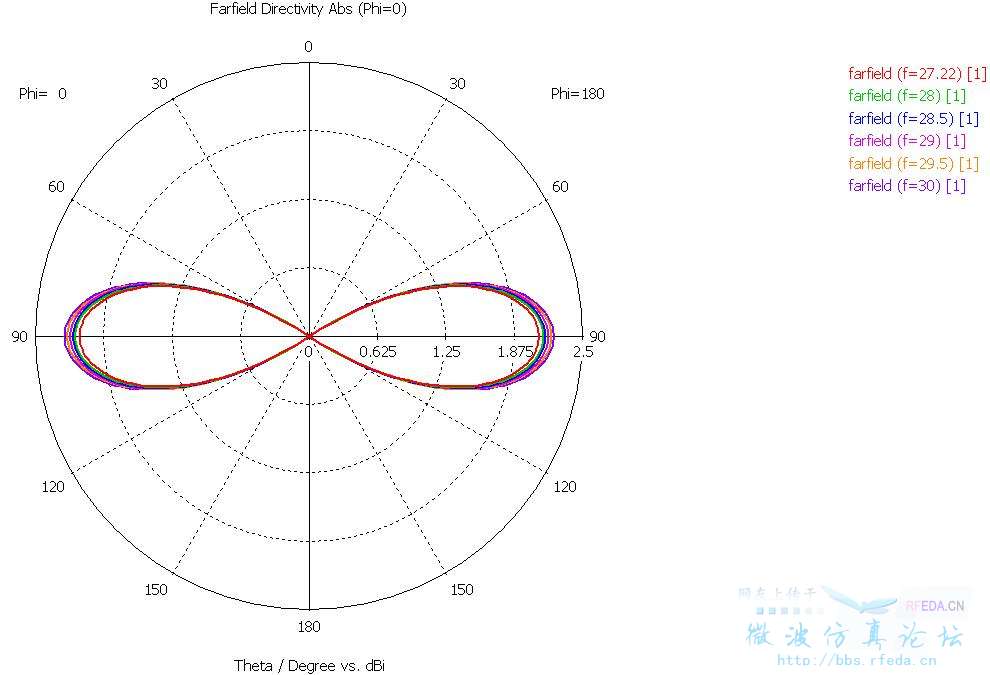

仿真CST例子single dipole的方向图,设置了f=27.22、28、28.5、29、29.5、30GHz的远场监视器,奇怪的是这些频率上方向图基本相同,如图1

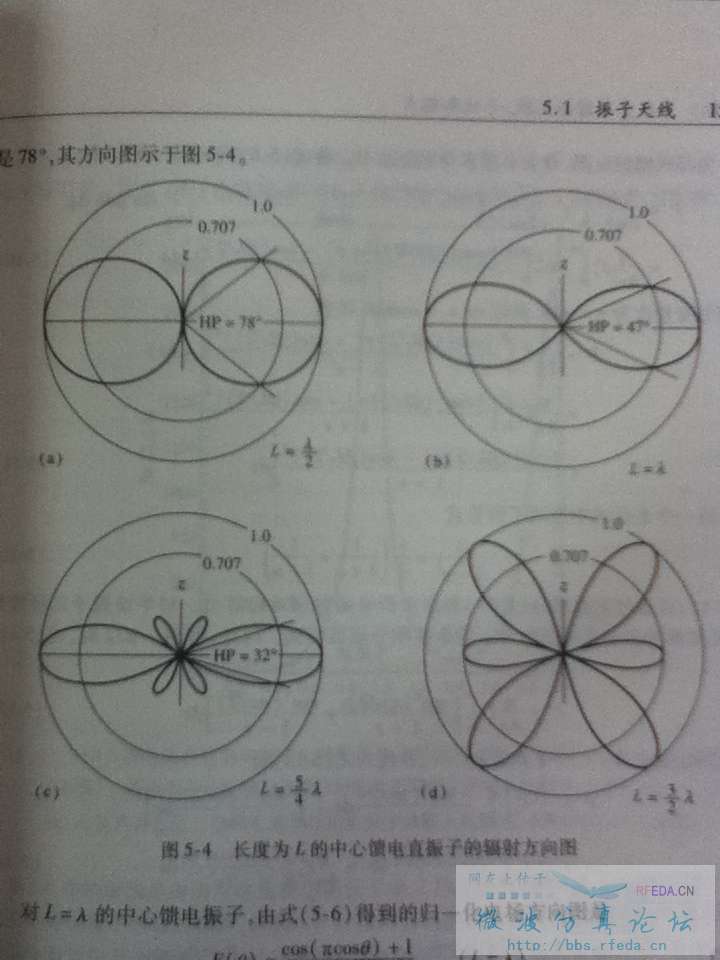

但理论上对称振子天线臂长一定时,其方向图应随频率变化,如图2
有点不理解,请赐教!

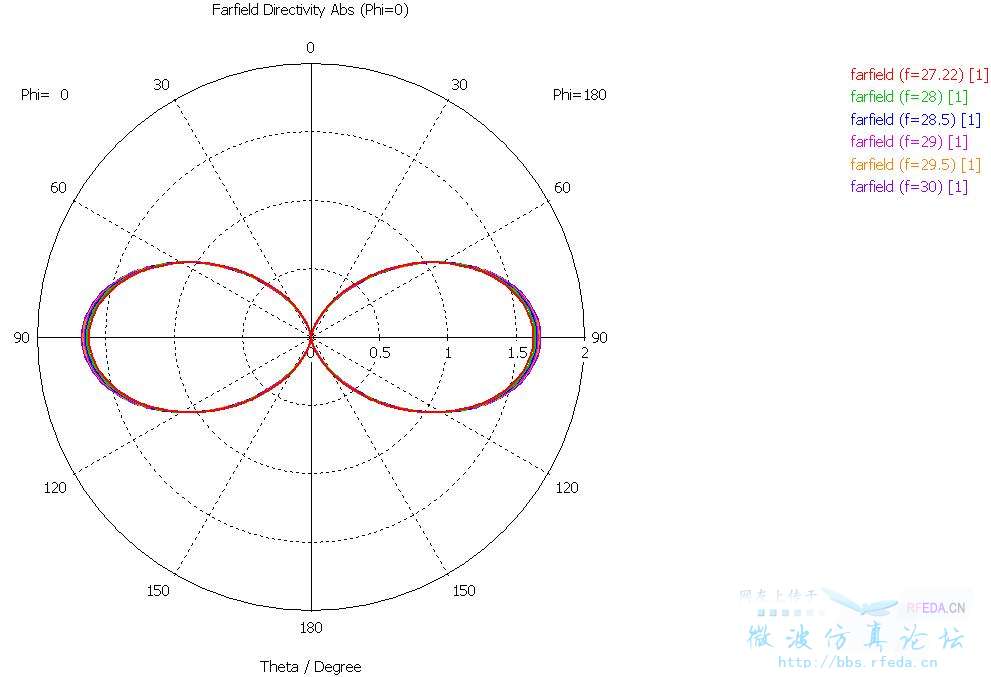

  • 小编理论联系实际的工夫还得再练练。这个天线的长度是5毫米,假设L=wavelength并换算成频率的话就是60 GHz,那么你设置的27.22,28,28.5,29,29.5,30的远场监视器对应观察的就是:0.4537*波长,0.47*波长,0.475*波长,0.483*波长,0.5*波长。平均不到0.2倍波长的变化只能观察到很小的差别:

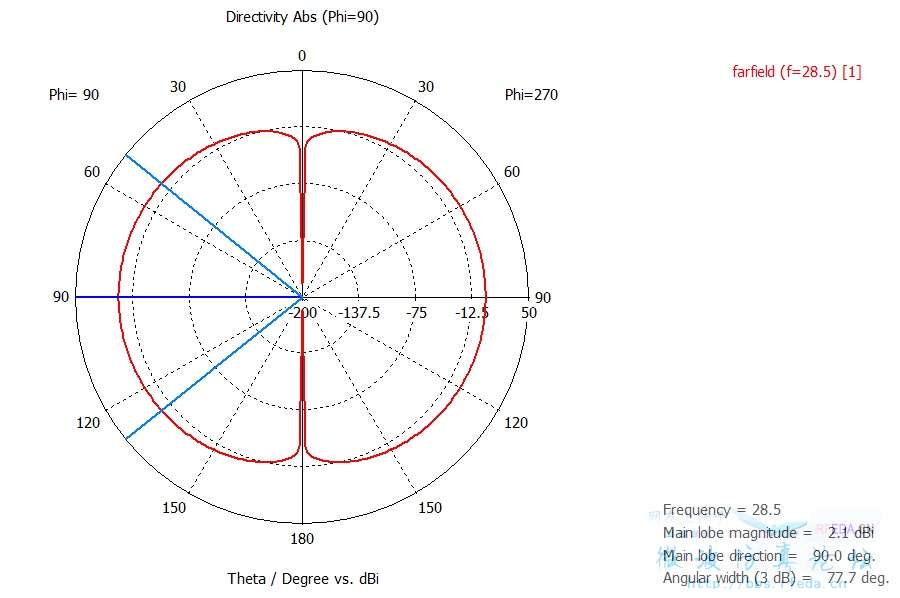

    假设仍然要按照对数值来显示,那就不要把最小值设置为-200 dB,换成0 dB:

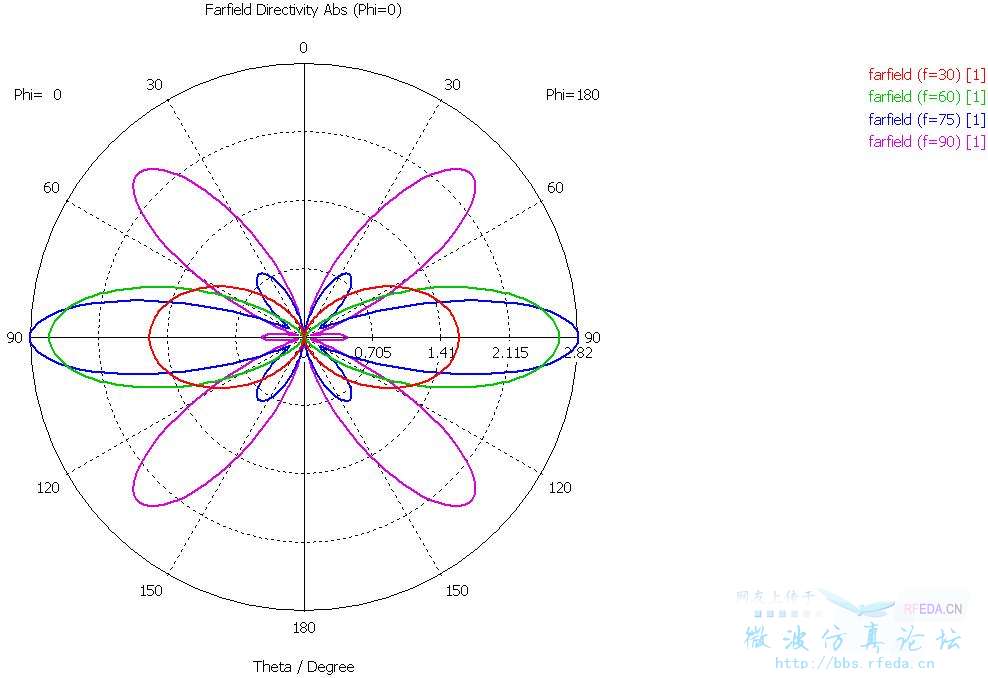

    好,假设小编想观察的是图2的那些图,那么你需要设置的远场监视器的频率应该是:30 GHz,60 GHz,75 GHz和90 GHz。

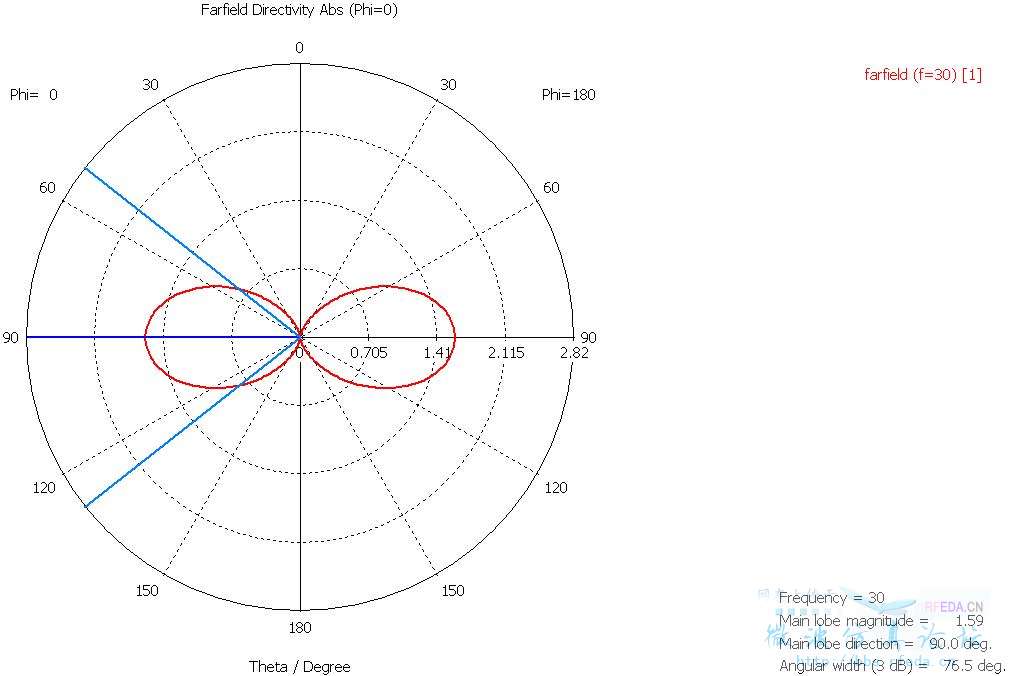

    30 GHz:

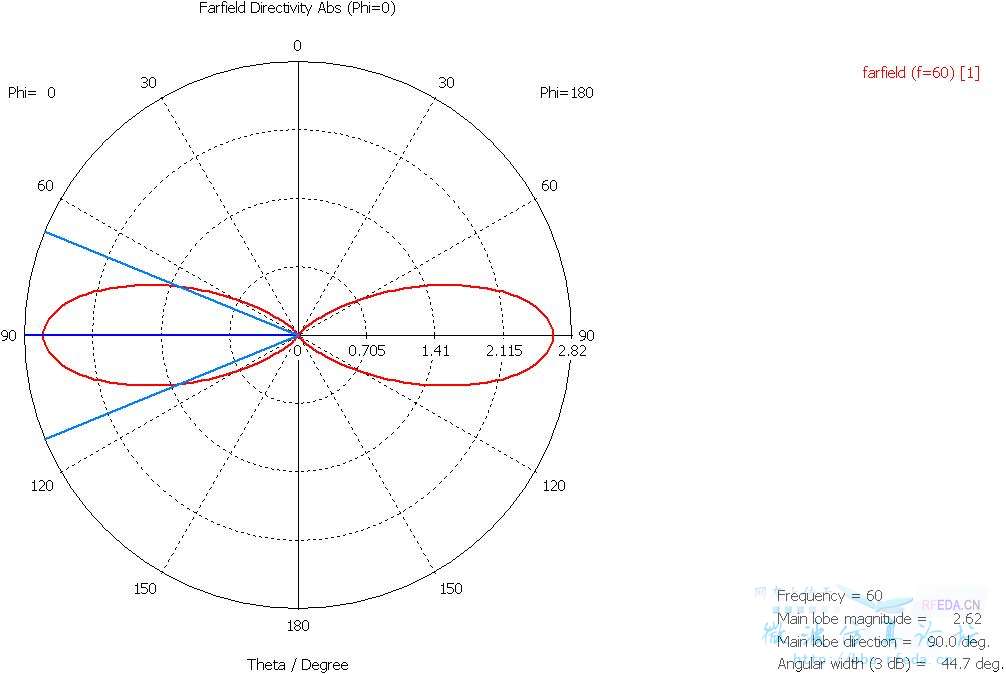

    60 GHz:

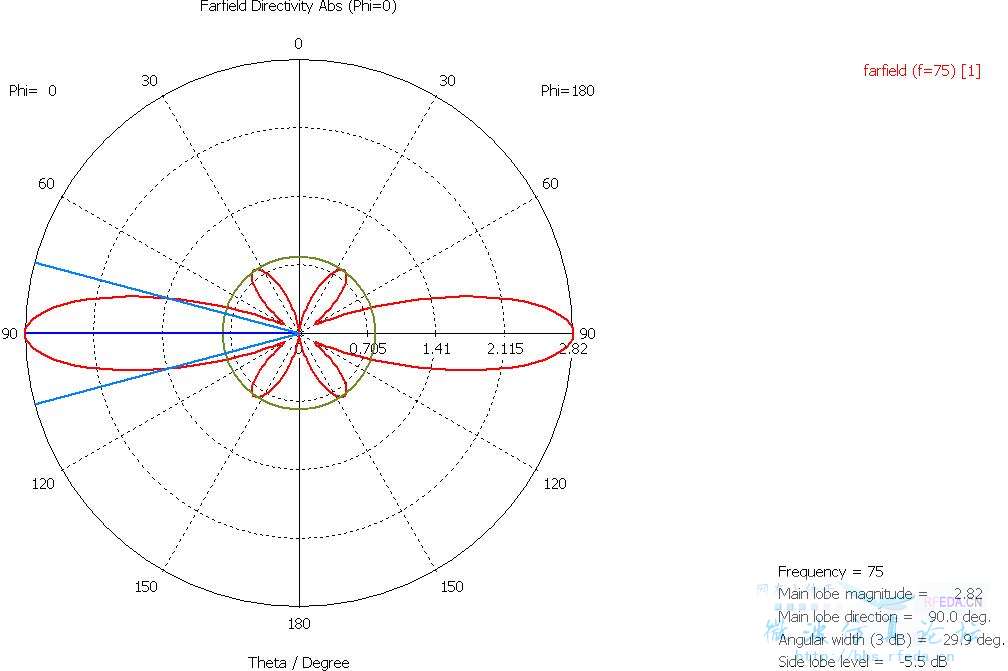

    75 GHz:



    90 GHz:



    这次不会再说“没有变化”了吧:





    多罗嗦两句,即使使用仿真软件来代替人工编程数值计算,基本的理论基础和理论联系实际的能力还是要具备的。

    自己波长的计算错误,hefang小编却给了非常详细解答,非常感谢!
    还想请教您最后一个图,怎么将不同频率的方向图画在一个图里面,谢谢!

    在Tree Folder里新建一个文件夹,把你需要的图形复制粘贴就行了。

    非常好的例子,学习了。

    小编给力,谢谢

    小编太给力了!讲得很好啊!
