毕设CST MWS 2010仿真电磁屏蔽的问题

金属管子一端连接2450MHZ的微波加热室 另一端开口与外界连通 要求设计屏蔽抑制微波泄漏 指标是开口处微波能量不超过5 mW / cm2 。
是用时域还是频域分析?如何观测开口微波能量?望高手们描述下过程，马上就要交结果了。
PS:之前问过类似问题，感觉没把情景说清楚，故现在集中问题重新想问个明白，感激不尽！

所有的泄漏都是由于这一端的开口造成的吗?还是有其他途径?

一端是开口 另一端连接加热室（也就是泄漏源）
只有开口一端有泄漏

从便于理解的角度上来说，用频域吧。
关键是加热室的频谱特性你是否能够得到?不然只能用归一化的一个端口作为激励源进行激励，看另一端的泄漏情况。
不过这个模型来看，泄漏肯定很厉害吧。

“用归一化的一个端口作为激励源进行激励”
这个如何进行?

我只提供建议，但未必正确。仅供参考。
将那个封闭面的内面设置Port即可。用频域求解。频点选择2450MHz。
但我觉得只能是所有的都泄漏出来了，除非你的这些小柱子起到了频率选择功效，使得2450MHz的电磁波出不来。

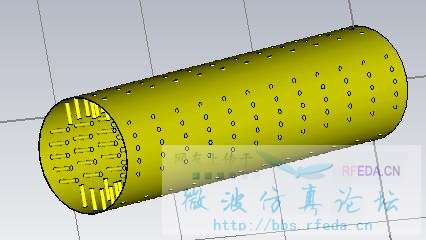

这些小柱子就是模仿微波加热设备里的抑制器里的群岛结构的，应该有抑制微波泄漏作用

哦，那就对你的结果拭目以待了，呵呵。

对了 还有个问题 加热用的电磁波全部都由port面输入
这个如何实现?

这个我很难用言语形容出来。就是设置Port端口。
看看Help试试?
