画曲面的问题:
05-08

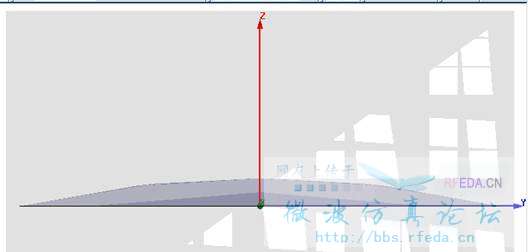

我需要一个球壳曲面的一部分,画好球壳后,裁去多余部分,由于只需要很小的一部分,所以剩下的部分曲线性变得很不好,几乎成了折线曲面,请问在ansoft里能不能设置那些参数,使得曲面更细腻化!本人的表达不知各位看懂了没,附图帮我看看。
没人知道吗?
如果从另外一个角度来理解这个问题
如果你的曲面半径很大而立体角很小的话,那么实际上曲面就可以近似为几个折面吧
你得到的解也应该是相当精确的
谢谢楼上对我问题的留言,我昨天又查了些资料,这个问题应该属于 弯曲网格面划分 这方面,
具体设置在是 HFSS / Mesh Operations / assign / Surface Approximations 。
你确定Mesh Operations / assign / Surface Approximations 指的是物理网格吗?
难道不是仿真网格?
这个应该是mesh网格划分时候用的
不是物理建模用的吧
话说回来
可能hfss在物理建模的时候用的是理想圆面,虽然显示的时候是折线
这样的话,你就不用担心太多了,直接求解就好了
不过不知道怎么验证一下
有没有大牛出来说下
四楼说的很对,我是把物理网格和仿真两个弄混淆了.....
对hfss只是新手,多谢留言。学习了...
