HFSS与NEC对比,这差距是正常吗?怎么消除?
05-08
各位,
最近一直在观察HFSS与NEC的仿真对比。发现这两个软件仿真“小”天线的结果相差挺大的。
最简单的一个四分之一单极子的,我设的频率10G,长度0.0075 m,半径0.65mm.
HFSS反射面为7倍波长的圆,NEC为无限大理想反射面。

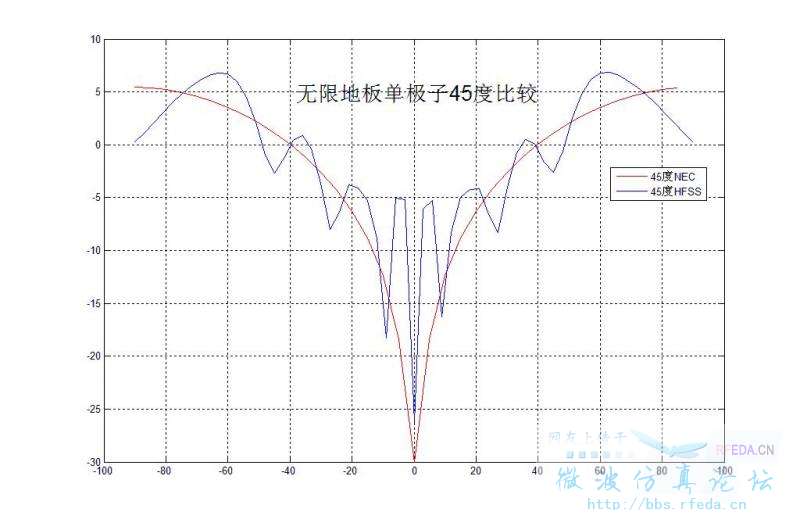

下图是相同角度下的一个右旋圆极化增益曲线图,差好几个分贝啊。
这是为什么呢?
最近一直在观察HFSS与NEC的仿真对比。发现这两个软件仿真“小”天线的结果相差挺大的。
最简单的一个四分之一单极子的,我设的频率10G,长度0.0075 m,半径0.65mm.
HFSS反射面为7倍波长的圆,NEC为无限大理想反射面。
下图是相同角度下的一个右旋圆极化增益曲线图,差好几个分贝啊。
这是为什么呢?
好像看不太清楚啊。那个平滑的曲线是NEC的,好多波动的是HFSS的结果。
头疼中,请大家指点下。
谢谢!
可能是HFSS中的点数不够造成的。
哥们可以传授下nec吗,我QQ120680578
NEC中不能完全考虑地板边缘效应的影响
有软件吗 小编
同求传授NEC,我QQ:1654181041
很少有人会NEC啊
