求助!如图中波端口应该怎么设置
05-08
经常来求助真不好意思!

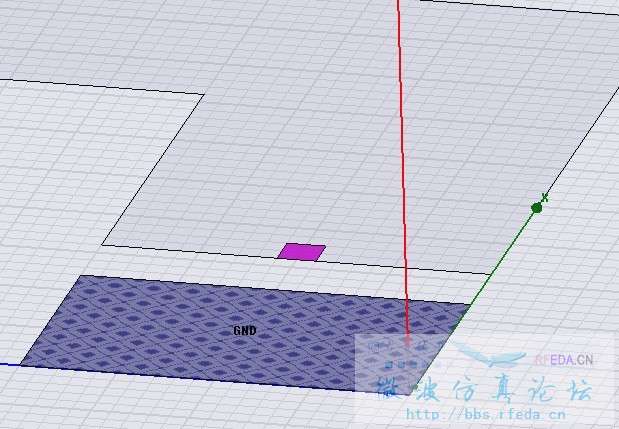

图中粉红色格子为接电缆芯的点,下面GND为接地,我应该在哪个地方画波端口呢?谢谢!
你的圖可不可以放全面一點的,上面大面積是電路嗎? 紅色點是端口嗎? 另外實際使用波端口的地在那?
结构不明,咋一看还像深入馈电式微带面,建议将部件解释清楚,有的结构可能是不适合波端口的
上面大面积的是天线部分,只是折弯了,看不见的部分也就一点点。
我画的红点是在天线上的焊点,波端口是应该放在地跟天线之间吗?还是直接就在那个红色块上做波端口?
斑斑你就把它当做微带天线好了,这个只是大概画了一下下。
天線的饋源很重要的,弄不好,pattern都不同. 而且大都的天線都有地,你的天線不可能只有那一點點地.
很多天線都會有image antenna,沒有足夠的地模擬都會有很大誤差.
图没看懂。
现在看来,驻波仿真结果跟实际用网分测出来的有很大出入。希望增益不会有多大出入就好了。
