弱问:HFSS中,直角的拐弯如何画

05-08

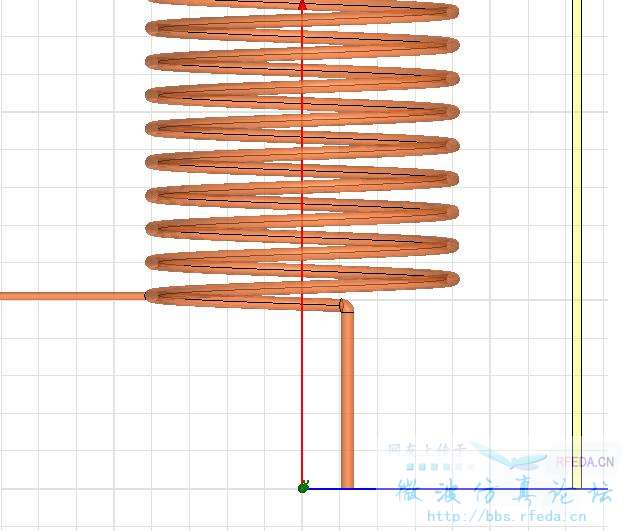

附件中,是腔体中的螺旋线,RT,直角的拐弯怎么画?


用端面sweep一下就可以了吧

问题在于:path线难画,因为螺旋线端面不是沿axis正规方向的。

问题在于:path线难画,因为螺旋线端面不是沿axis正规方向的。

第一步画出螺旋线圈,第二步画出垂直的那个圆柱,算好坐标让螺旋线和垂直圆柱相连正好缺少拐弯的弯头;三:选中垂直线和螺旋线要相接的2个断面,然后在菜单内找到 creat face from。 建立2个面,完成后默认为选择着创建的那两个面,然后在菜单中找到连接面得命令,不好说找不到命令,慢慢找就是了肯定有。
还有就是使用命令画出螺旋线,是线不是实体记住,然后在需要拐弯处在画出垂直线,再选择画好的线,合并线段,完成后在线的一端画出一个圆面断面,在选择圆面和线,sweep path 就行了。goodluck

how nice u r.I will try.

嗯,可以了。哈哈

受教了 谢谢哈

好复杂啊!
                    。
