关于优化的边缘参数的准确性问题
05-08
做一个仿真,计算微带线特性阻抗。有两个全局变量:介质$FR(3.8-4.6),介质板的厚度:$H(1mil-3mil)
我用参数扫描的时候计算的特性阻抗如图。

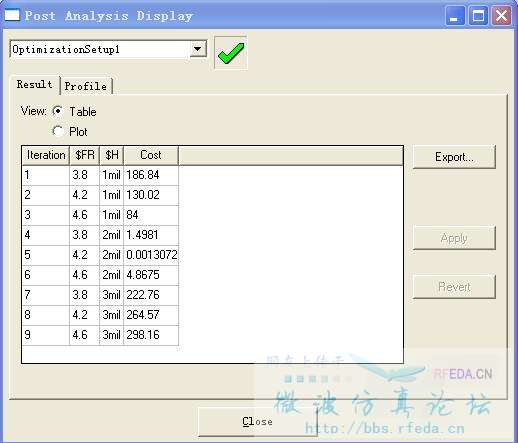

用优化的时候(求40欧姆特性阻抗对应的FR和H),cost函数为:ZK(端口的特性阻抗)-40,目标为0,权值为1,可接受误差0.05。计算结果如下:
比较两幅图可见,对40欧姆的特性阻抗而言,参数应该取:H=2mil,FR=4.2(参数扫描和优化一致都说明了这一点),但是当H和FR取其他值的时候),为什么cost函数会偏差如此之大。
此问题困然很久了,请高手指点啊。
我用参数扫描的时候计算的特性阻抗如图。
用优化的时候(求40欧姆特性阻抗对应的FR和H),cost函数为:ZK(端口的特性阻抗)-40,目标为0,权值为1,可接受误差0.05。计算结果如下:
比较两幅图可见,对40欧姆的特性阻抗而言,参数应该取:H=2mil,FR=4.2(参数扫描和优化一致都说明了这一点),但是当H和FR取其他值的时候),为什么cost函数会偏差如此之大。
此问题困然很久了,请高手指点啊。
期待高手解决
