急:如何用HFSS画网状柱体面
05-08

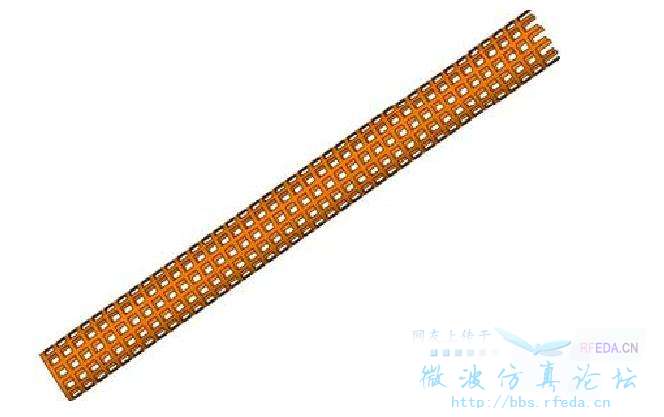

如何用HFSS画网状柱体面:形状见附件
先画(r,thetra)面,
画矮一个圆环,在上面画一个小扇形,对应你的空和空中间的不部分。再将小扇形旋转复制,然后将多个小扇形和矮圆环加在一起。
再画z轴
将上面的整体多次复制平移,ok
这在理论上还可以,实际画环的时候没法控制宽度,而且圆环减去小扇形也不是想要的形状啊
为什么没法控制?,如果你是正方形通孔可以啊,我以前画过在双曲面上开椭圆形孔的,就是这么画的。
