HFSS:怎么画SMA接头?
谁有这方面的算例,共享下啊,或者提供个链接也可,
谢谢!
小编说得SMA接头是指什么结构啊,,SMA接微带线,还是就是单独一个SMA,我看过SMA转微带的画法
SMA接微带线的那种,能说说怎么画的吗?
谢谢!
你会使用3D绘图软件吗,画法通用
绘图软件倒是会用,建模应该不成问题,关键是我不知道尺寸啊?
尺寸不知道可以找个SMA的头子量一下啊
还是希望有个差不多的算例来做练习最好了!
HFSS內的例子有,自己找一下
HFSS10.0Fullbook,里面好像没有啊,
听说11版里面有。可我没下载到相应的Fullbook!

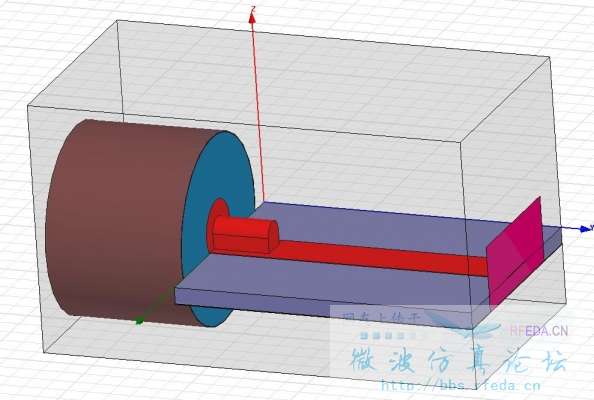

我这有个图片,小编可以参考一下
这里还有一种
TO johnny183:
第二种和我想要的很接近,johnny183是否可以共享下对应的算例,
或者画对应算例的参考资料?
谢谢!
好像有個例子,是與PCB過孔Via有關的例子,上面好像有2個SMA接頭
可以自己画呀,至于尺寸,随便找个接头厂家的网站就可以解决了。
哇,看来遇到高人了,呵呵!
说实话,厂家网址我找了几个,可都没有尺寸说明,有的只是想卖产品而已!
都会有针(内导体)的长度和直径的,知道了内导体的直径,可以算出外导体的直径。
我可以给你一个SMA-SMA转接器的图例,我自己画的。
或者你把产品CAD图贴上,我用HFSS画好后发送给您。
当然,N型、7/16型也有,都是我平时练习的。并且有实测
VSWR图。
樓上的,如果上傳上面說的HFSS模型,一個加2技術分.但請完整一點的模型,謝謝

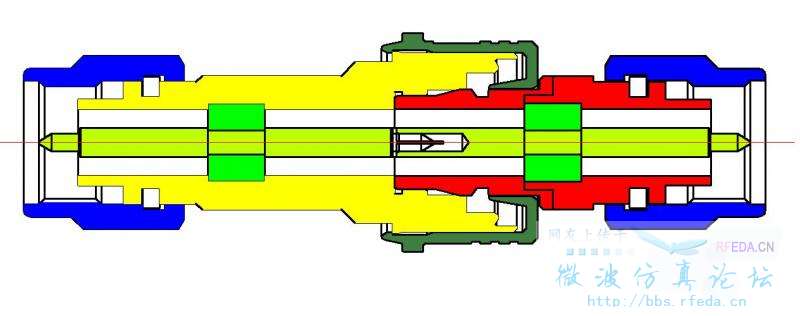

这是产品图,当然QMA与SMA的内部尺寸是一致的。我画的是转接器。

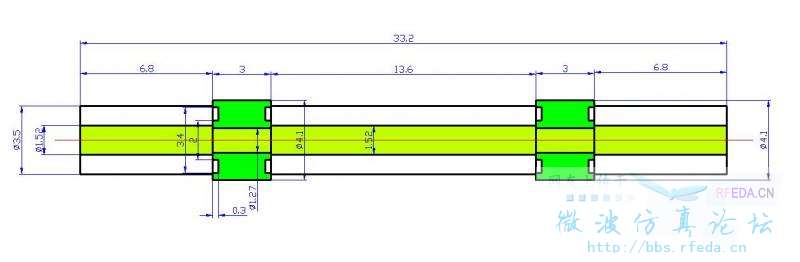

这是模型图
然后建立模型,边界条件,模拟。当然具体步骤也可以提供。

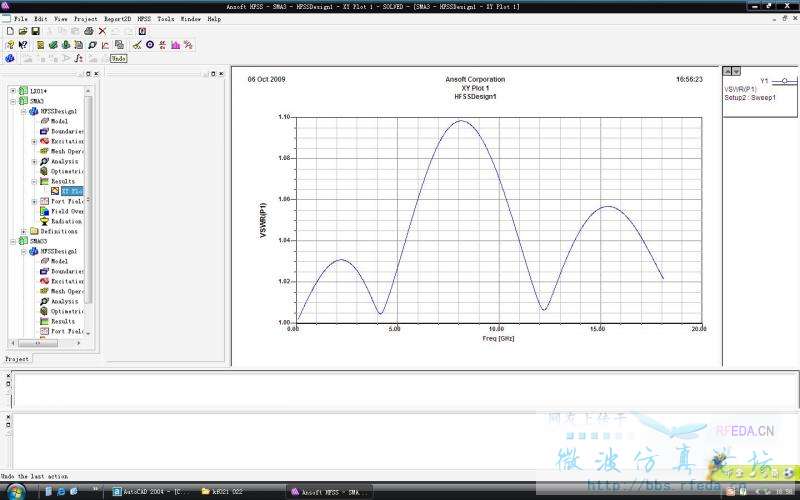

VSWR结果。
我一直建议设立射频连接器分区,这样我就可以将我的例题源源不断上传,
这样方便大家交流学习。我可以将步骤打包上传供下载。毕竟在这行十多年
了,想尽一些绵薄之力。
支持!不知道有没有比SSMA还要小的射频连接器?
当然有了。假如你是说外形的话,那有MCX,MBX,MMCX,SMP,MINI-SMP。
学习学习,顶你!
请问你这每一部分的是什么材料啊
绝缘层材料设置为什么呢?
