HFSS仿真出来的power, beam area, gain是什么物理含义?
05-08
我画了一个不算太复杂的dipole天线,用Lumped port作为激励。

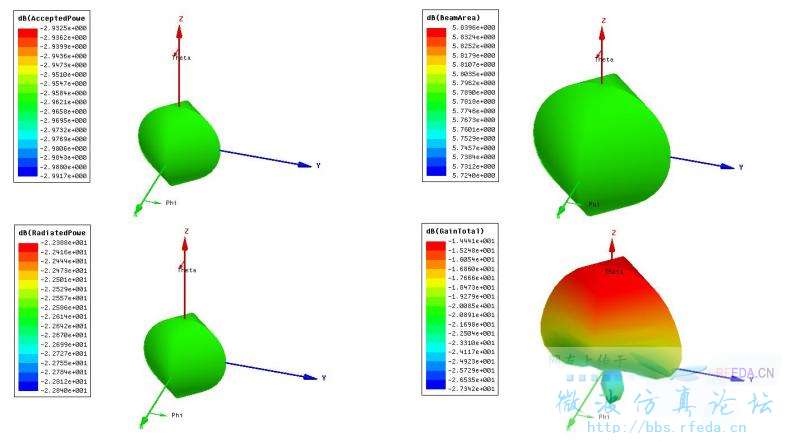

HFSS仿真结束之后,点击"HFSS","Results","Create Far Field Report","3D plot",这时候,分别选"Radiated Power","Accepted Power", "Beam Area", "Gain Total",可以分别画4个关于power, beam area, gain的3D曲线,如附件3D_3.jpg所示。
但是我不太明白,power, beam area, gain到底是什么物理含义?尤其是Far Field Report这个前提下。
power指的是在天线的远场的某一点,测量的辐射功率么?既然单位是dB,那么归一化的标准是什么呢?为什么3D图全绿的?辐射功率都一样么?
beam area指的是在天线的波瓣面积么?单位怎么能是dB呢?
gain total指的是在天线的远场的某一点,辐射的增益么?既然单位是dB,那么归一化的标准是什么呢?我记得关于gain的公式一共有两个,一个是Gain = P(theta,phi)/Pacc*4pi*r^2 ,另一个是(1-gama^2)*Gain_accepted = Gain_input,那么这个gain到底是哪个个公式的gain呢?
谢谢!
HFSS仿真结束之后,点击"HFSS","Results","Create Far Field Report","3D plot",这时候,分别选"Radiated Power","Accepted Power", "Beam Area", "Gain Total",可以分别画4个关于power, beam area, gain的3D曲线,如附件3D_3.jpg所示。
但是我不太明白,power, beam area, gain到底是什么物理含义?尤其是Far Field Report这个前提下。
power指的是在天线的远场的某一点,测量的辐射功率么?既然单位是dB,那么归一化的标准是什么呢?为什么3D图全绿的?辐射功率都一样么?
beam area指的是在天线的波瓣面积么?单位怎么能是dB呢?
gain total指的是在天线的远场的某一点,辐射的增益么?既然单位是dB,那么归一化的标准是什么呢?我记得关于gain的公式一共有两个,一个是Gain = P(theta,phi)/Pacc*4pi*r^2 ,另一个是(1-gama^2)*Gain_accepted = Gain_input,那么这个gain到底是哪个个公式的gain呢?
谢谢!
