HFSS:仿真两平行带状线间的串扰,如何加lumpedport激励?
练习带状线串扰仿真,可仿出来的结果不理想!

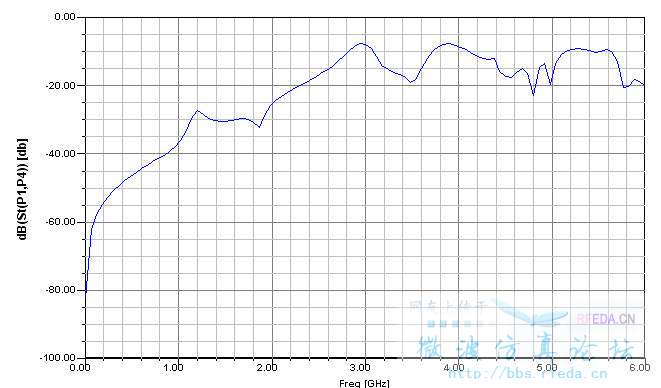

1、不知道带状线间串扰的S31和S41曲线是什么样的?
2、不知道怎么加集总激励,Fullbook上倒是有LVDS的例子,可我想要的结构和那个不同,所以也没有按照差分对来设置激励!
希望这方面的高手指点下!
周末都出去玩了吗?呵呵

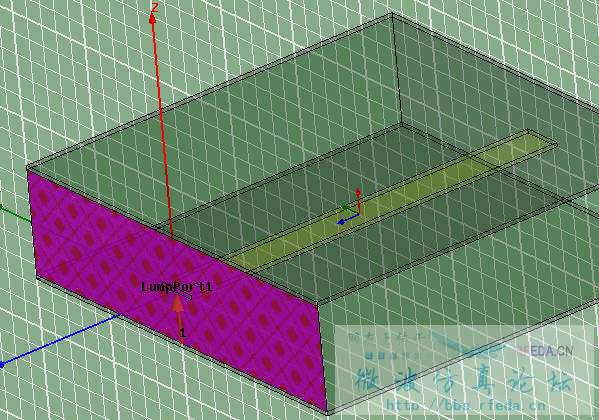

遇到了一个激励设置错误,不知道原因为何?详见图片1的错误注释!
而如果按照图片2来设置激励,就没有错误!
Lumped port 是用一个矩形sheet表示。矩形sheet底边起于 "参考Ground",顶边止于 trace截面下沿,且积分方向由Ground 至trace。不同的结构,矩形长和宽也相应不同。(长L,即矩形截面内平行于Ground;宽W,即矩形垂直于参考平面)
1>.微带线:线宽w,电介质厚度h,If w>=h,那么LP 矩形参数为: W=10w, L=h;
If w.带状线:线宽w,上下Ground间电介质厚h, if w>=h, then W=8w,
if w
1>.微带线:线宽w,电介质厚度h,If w>=h,那么LP 矩形参数为: W=10w, L=h;If w.带状线:线宽w,上下Ground间电介质厚h, if w>=h, then W=8w,if w
:( I don't know what on earth the display problem of my input.
Lumped port 是用一个矩形sheet表示。矩形sheet底边起于 "参考Ground",顶边止于 trace截面下沿,且积分方向由Ground 至trace。不同的结构,矩形长和宽也相应不同。(长L,即矩形截面内平行于Ground;宽W,即矩形垂直于参考平面)1>.微带线:线宽w,电介质厚度h,If w>=h,那么LP 矩形参数为: W=10w, L=h;If w.带状线:线宽w,上下Ground间电介质厚h, if w>=h, then W=8w;if w
