求助UHF印刷天线仿真

05-08

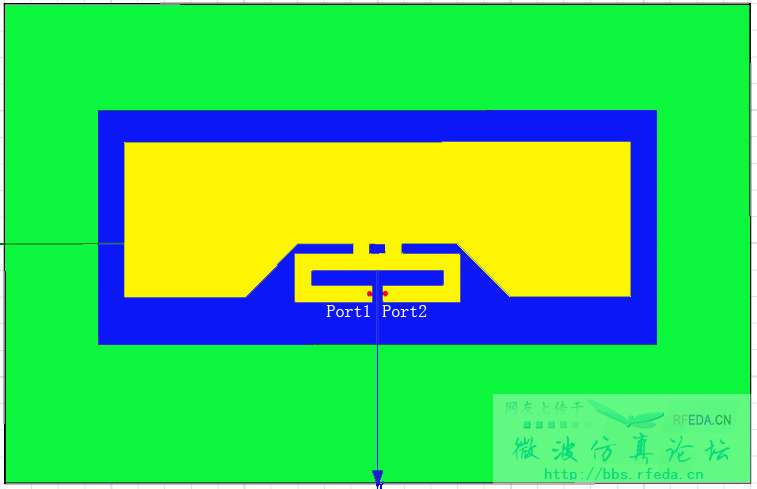

我使用HFSS仿真一款UHF频段RFID天线,式样参见附图
1、绿色部分为边界(BOX)
2、蓝色部分为基片
3、黄色部分为天线导体面
4、两个红色圆点为端口
由于UHF频段RFID芯片为复阻抗,因此选用Lumped Port,芯片的两个引脚分别接Port1和Port2两个接入点,假设定义Port1为信号发射、接收端口,因此芯片的另外一个引脚需要接到Port2上,那么如此两个端口怎么定义呢?
我当前Port1端口上已经按照要求进行了设置,但是不知道Port2端口应该怎么设置,试运行了一下仿真,结果是可想而知,请各位大侠帮忙。
我对HFSS是初次使用,很多东西很不清楚,也请大侠们指教(我使用的是HFSS11.1.1版本)。


还有一问题,复阻抗天线仿真能否使用ADS进行,假若用ADS进行仿真,系统应该怎样设置。
原先只是用ADS仿真实阻抗天线,从未使用它对复阻抗天线进行仿真,将复阻抗填入端口定义中,仿真结果是明显错误的,是不是还需要进行其他的一些设置呀?!

集总端口在设置端口时,在两个端口间建一个面,在面上设置积分线,积分线的方向任意,然后在设置你需要的阻抗,就行了

我也想学习
高高指点指点呀

UHF印刷天线,size会不会太大了

应该可以仿吧

谢谢,已经仿真好了

楼上的能否上传你仿的模型,谢谢
