关于HFSS10.0中文手册上超高频探针天线的例子问题
05-08
这两天一直被这个问题给困扰，希望大家能帮忙！HFSS中文手册10.0关于uhf_probe的例子，在做到端口设置这一块时出现了问题，就是点Assign---waveport的时候，按理说应该谈出一个port1的对话框，可我不是，弹出的是这样一个对话框，怎么回事呢?以前提过这样的问题，但是没能得到解决，今天在论坛看见有人把例子全做完了，也下载下来了看了下，发现和我做的一样啊，怎么他的可以设置正常的波端口，我的就不行呢?搞不懂了。希望高手能指点一下，感谢了

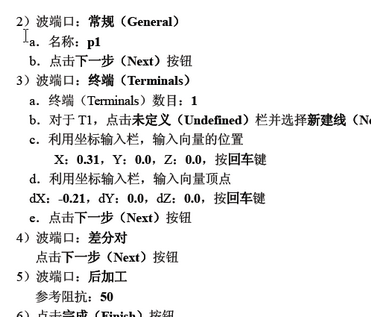

HFSS中文手册中的例子----超高频探针天线，按照例子做的时候碰到了一点小问题，就是在做到波端口设置的时候，积分线怎么也弄不起来，没有NEW Line选项，可例子上说有，并画了几分线，为什么我不行呢?希望各位大侠帮忙！下面附上图
如果v11就是不行。
可以阿，如下图所示，你用的是HFSS11吗?
HFSS10.0，难道是版本的问题?不是吧，手册上也是10.0版本啊
你发的图片看不见啊
图片怎么发?
不是附件就可以了吗?
請用jpg檔附件上傳,一般都可以,但最好不要有中文路徑及檔名.
我点ASSIGN-WAVEPORT的时候出现的是这样的对话框，搞不懂
你在hfss中的solve model 中选为 第一个选项就可以 设置积分限了
我的求解类型就是Driven model啊
你有沒有先點選waveport的平面呢?
选了面的；哦，我的求解类型是Driven Terminal，试了一下，如果改成Driven model是可以，但是例子上说的就是Driven Terminal求解类型啊，难道例子错了?
问题终于解决了，还是版本的问题，V11就是不行，用Driven Terminal求解时设置波端口的时候就是不行，画不了积分线，V10.0就可以，也不知道为什么。另外个人感觉10,0计算的时候要快些，似乎消耗的内存也下，所以觉得还是10.0好用
