远场辐射边界设置的问题
05-08

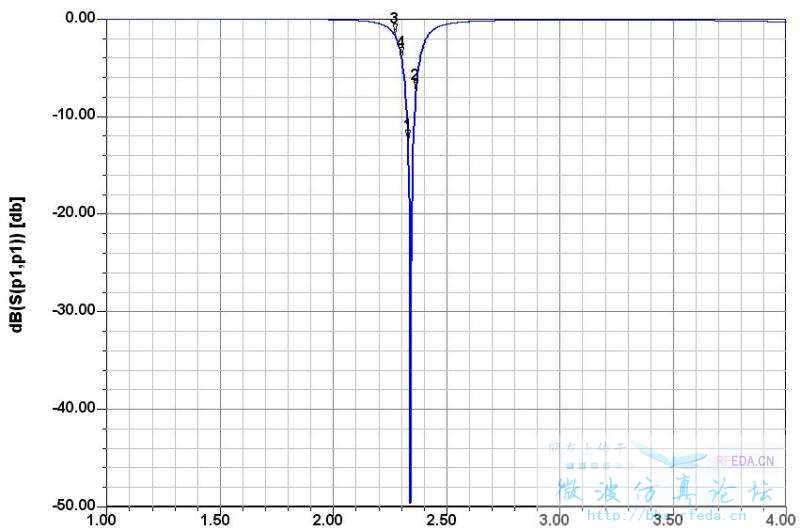

这是我设计的微带蓝牙贴片天线，同轴馈电，S11的图形如下：

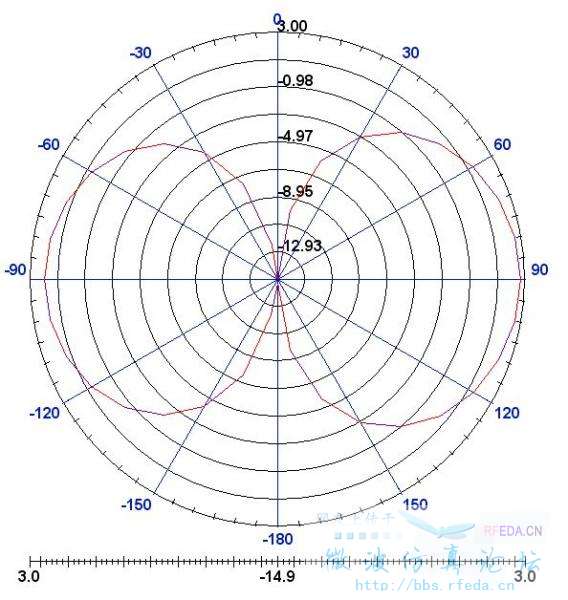

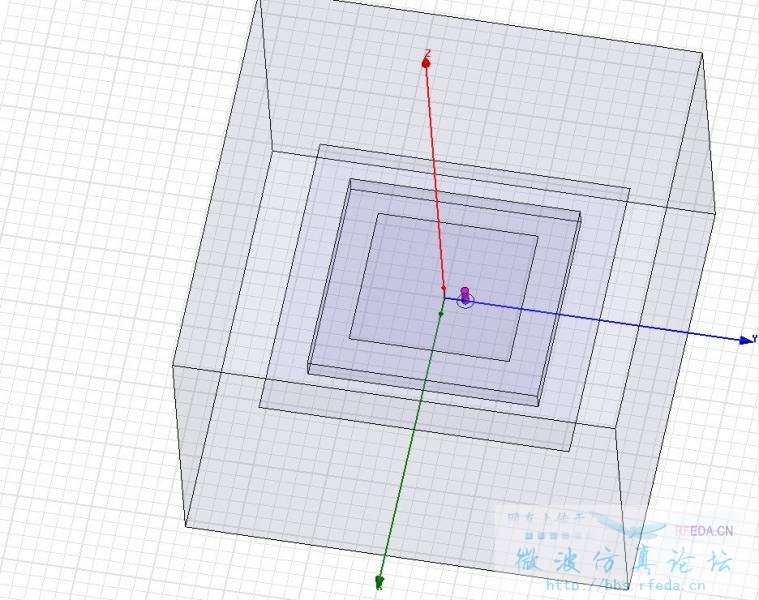

中心频率为2.35G，与理想的2.45G有偏移。在2.35G时的VSWR为1.359.我认为阻抗匹配已经基本做好。 问题的关键就是方向图，我设Phi:090,step:90;Theta:0180,step:10，结果根本看不到方向图。而我设置Phi:0360,Theta:090,方向图为： 现在我对这个模型的E.H面产生了疑惑，请大家跟我讨论下，这个模型的E.H面应该是什么，问题是出在远场辐射边界设置呢，还是有可能的其他问题。
中心频率为2.35G，与理想的2.45G有偏移。在2.35G时的VSWR为1.359.我认为阻抗匹配已经基本做好。 问题的关键就是方向图，我设Phi:090,step:90;Theta:0180,step:10，结果根本看不到方向图。而我设置Phi:0360,Theta:090,方向图为： 现在我对这个模型的E.H面产生了疑惑，请大家跟我讨论下，这个模型的E.H面应该是什么，问题是出在远场辐射边界设置呢，还是有可能的其他问题。
是CST仿真?
HFSS
是HFSS仿真的微带蓝牙贴片天线。大家帮我看下这个方向图是怎么看的，谢谢。
Phi:090,step:90;Theta:0180,step:10
改成Phi:090,step:90;Theta:-180180,step:2 Phi:090 代表e面和h面的方向图
问题没听得太明白。看不到方向图?一般看微带就是PHI0 PHI90，除非要看水平圆度
不好意思，是看不到3D的方向图，2D的能看到
你用的是10版本 还是11
我用的是HFSS10
Phi:090,step:90;Theta:0180,step:10
的话看3D方向图不是两个单面么。PHI只有0和90.。
Phi:090,step:90;Theta:0180,step:10
这么设置只能看到两个面的方向图
看三维得方向图需要另建一个坐标系，Phi:0360,step:5;Theta:0180,step:10
谢谢啊。问题已经解决了。
