hfss新手上路,高手请支援

05-08

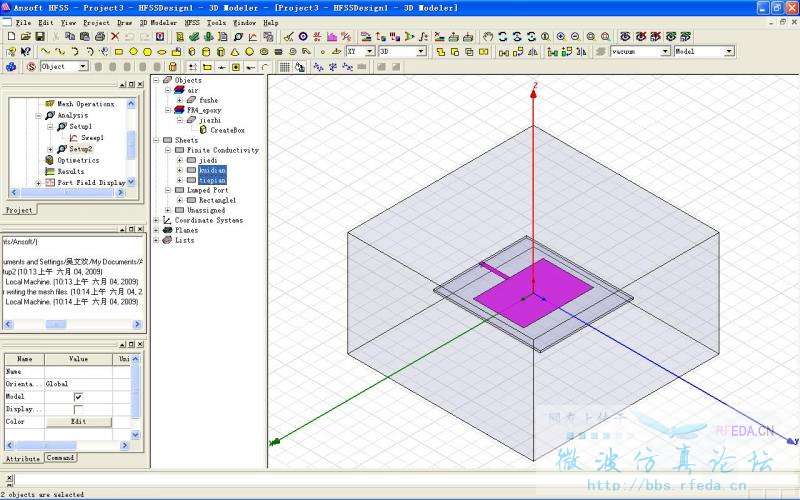

鄙人刚开始学习hfss,下面是我做的一个矩形贴片天线的仿真,但驻波比太大,请问高手们怎么解决啊?
图形  起点坐标 尺寸 (x*y*z)(mm)             材料       边界
介质板 -75,  -86.1, -3 150*172.2*3          FR4
接地板 -75,  -86.1, -3 150*172.2*0                        Finite conductivity
贴片 -56.5,-40.8,  0 113*81.6*0                              Finite conductivity
微带线 -2.8, -86.1,  0 5.6*45.3*0                            Finite conductivity
馈电面 -2.8, -86.1, -3 5.6*0*3
辐射边界 -150,  -150, -85 300*300*170 AIR         Radiation



  • 一般侧馈时可以使用阻抗变换器进行阻抗匹配,或者将天将切一个槽,微带线伸进去馈电,很常见的……

    顺便问问,小编的这个天线波端口怎么设置的?新手不明,望赐教

    1. 问题出现了,根源不是软件,而是理论,软件只是工具,所以首先看看你的尺寸是否合理。一般来说驻波反应了阻抗的匹配情况,而且对于类似微带设计是有一定的经验参考的。
    2.端口的设置问题,请查看hfss的文档,论坛里有。
    3.作为新手,不是提出任何问题的理由,自己也得尽力去熟悉软件的用法,而不是遇到问题就求助,这样会影响你提高的进度。

    选中馈电面,右击,选择assign excitation ——lumped port,按提示下一步,把integration line下面的改为new line,再下一步,然后在图中画积分线,积分线是从馈电面底边中心连接到上边中心。

    参数是利用公式算出来的,肯定跟实际有误差。
    对于新手遇到很多软件应用的问题只要提点一下就能明白,可以剩下大堆查资料的时间。这些资料有好多都得下载,而下载出来是不是有用也不得而知。

    你这种边馈的阻抗可以达到100--300欧姆 ,而你你微带线大约也就几十欧姆吧  严重不匹配
