HFSS仿真差分过孔问题

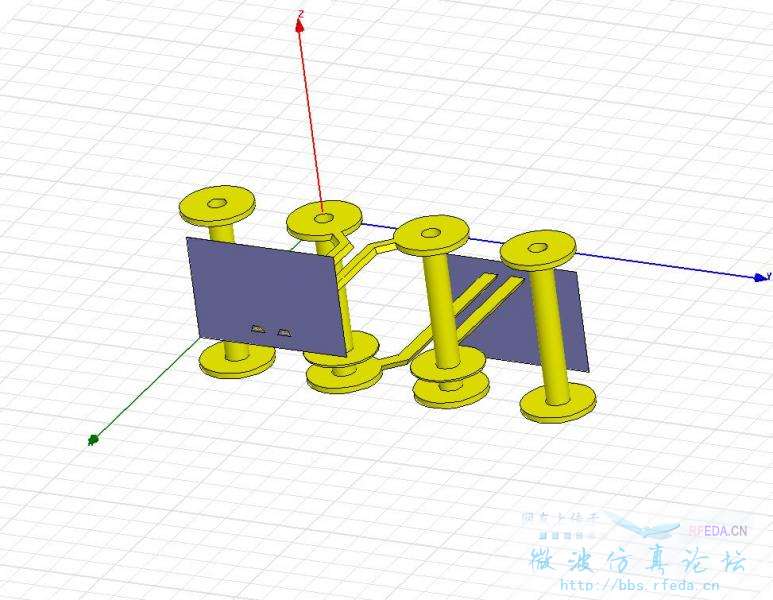

我是用的Via wizard2.0 自动设计的差分过孔。
在HFSS里定义给wave port定义了差分对，就用默认的差分100ohm 和共模25ohm阻抗。
结果出来的结果是这样的：

但是我在网上看到别人仿真出来的结果都是如下所示：
[attachment=20422]

哪位大侠知道是怎么回事啊?

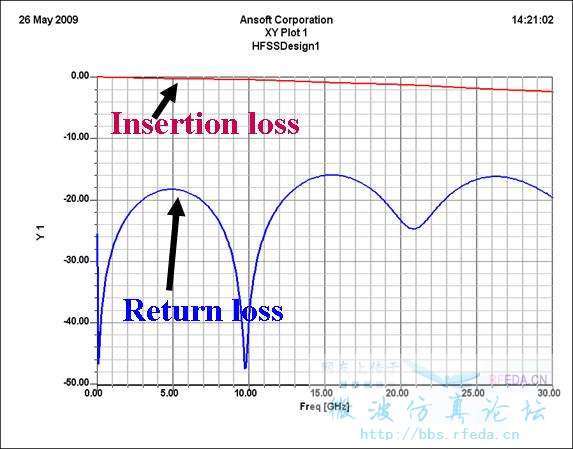

网上找到的别人的仿真结果[attachment=20424]

好好学习下

可以跟小编交流下吗 QQ：502560783  我正在做这个

能將模型上傳嗎..一起討論..呵呵

把adaptive frequency 设置到40G试试

问题是我的在10GHz以下的结果趋势都不对啊，我要用的就是在6G左右。频率再高了，对我也没什么意义了。

你第二个图是30G范围的图，在10G以内的波形不也很平坦吗
不懂你想得到什么结果

看一看，学习学习

你的结果不是挺好的吗?
居然会因为没有谐振点而纠结。

没有谐振是好事啊
