扫频后，波束的查看问题
05-08
在对一变量扫频过后，怎么设置可以得出-3dB波束宽度随变量变化的曲线?

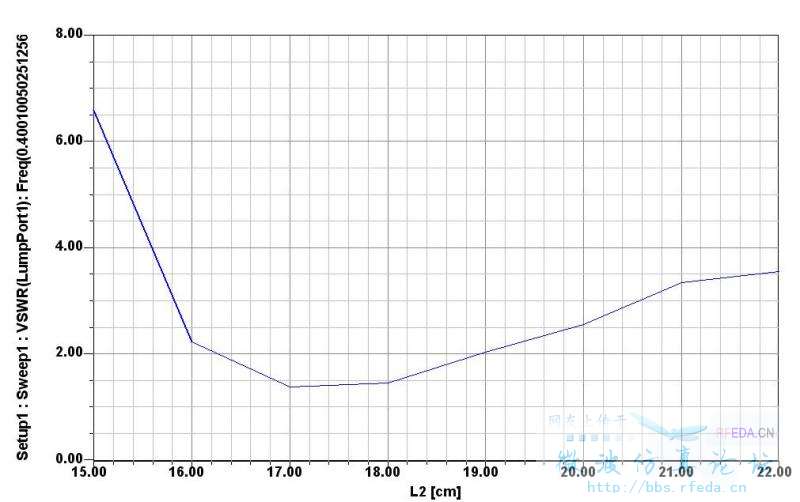

如图所示，即将Y轴的VSWR换成-3dB波束宽度。
还有一个问题，扫频后，far field>antenna params>beam area
这个BeamArea是怎么用的?
如图所示，即将Y轴的VSWR换成-3dB波束宽度。
还有一个问题，扫频后，far field>antenna params>beam area
这个BeamArea是怎么用的?
没有人知道么?
我每次看波束宽度都是自己取点减一减得，好像没听说有更好的方法，望高手赐教。
在v11.1下，在远场方向图里查看波束宽度时，不需要自己取点，鼠标右键选trace characteristics>add...,选择radiation,xdb10beamwidth,
其余默认，Add后就能得出-3dB波束宽度！
