谁用HFSS提取过耦合系数?
05-08
我的目的是仿真两个谐振器间的耦合系数,用来设计滤波器。
我用的本征模求解器,计算的本征频率数量为2,然后根据耦合系数的公式生成耦合系数。

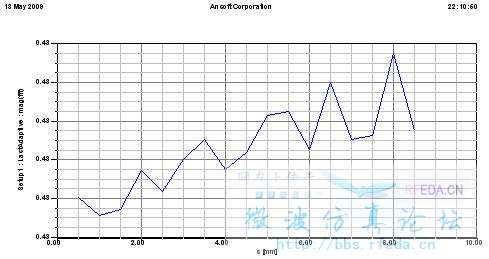

但是我对两个谐振器之间的距离s进行扫参,理论上说,应该生成一根近似于y=k/x的曲线,但是我生成的却是起伏不定的折线,而且趋势也不正确,有哪位前辈做个这样的工作吗?希望能为我解答一下,我扫参生成的图线如下:
我用的本征模求解器,计算的本征频率数量为2,然后根据耦合系数的公式生成耦合系数。
但是我对两个谐振器之间的距离s进行扫参,理论上说,应该生成一根近似于y=k/x的曲线,但是我生成的却是起伏不定的折线,而且趋势也不正确,有哪位前辈做个这样的工作吗?希望能为我解答一下,我扫参生成的图线如下:
啊?怎么没有一个人回帖呢
不可能是很线性的一条线,因为有限元分析跟你设置的精度有很大关系。有起伏是正常的。
你好:我也在做耦合系数的提取,我用Driven Modal做,S(2,1)就一个峰值。让我情何以堪!是不是只能用本征模做呀?
都是遇到了同一个问题,请大牛来解决一下呀
我也想问下,hfss中提取异步调谐的耦合系数公式应该怎样编写。我知道表达式,但开根号应该怎么写,我写的^0.5这种形式,仿真出来没结果。希望大家帮帮忙
呵呵,大牛们都不逛论坛的
