端口加激励的问题

05-08

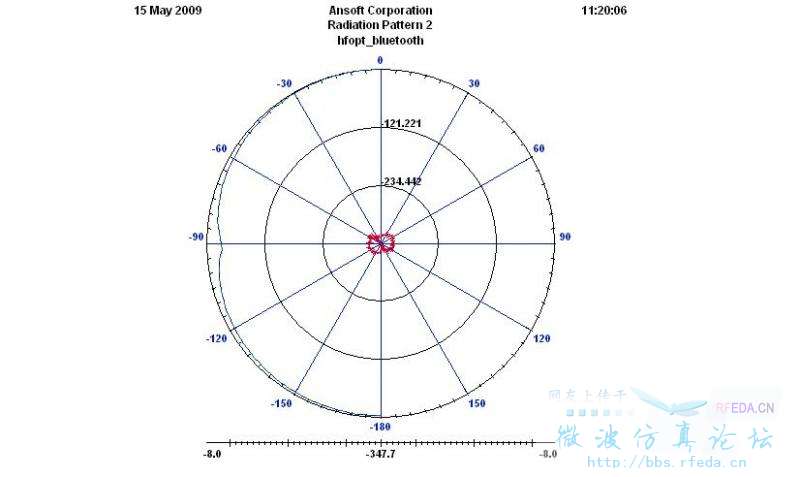

这是我仿真的一个例子。2.45G蓝牙天线,天线输入端在左边,用微带线馈电,接地板与衬底底面都在Z=0平面上,可是在设置端口(port)和加端口激励的时候出了问题,结果完全不对。大家帮我看下吧。


就一个图,怎么看啊

字在下面啊!

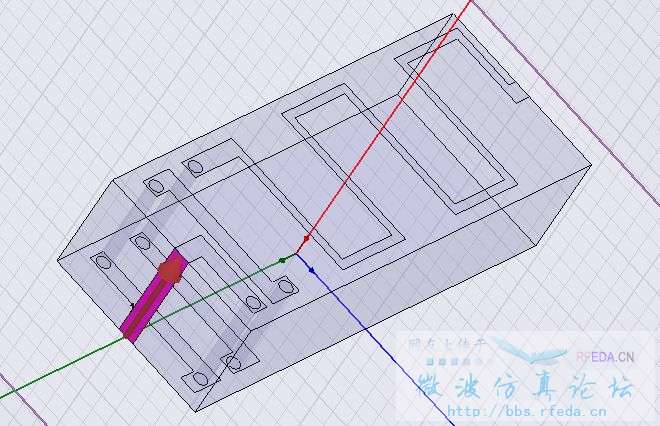

左边是输入端啊。衬底下是接地板啊,我从接地板画了个矩形到馈线上做port,是集总端口,仿的结果不对。

沒有看到你的輸入port在那?

我就是不知道该怎么画输入port。指点一下吧

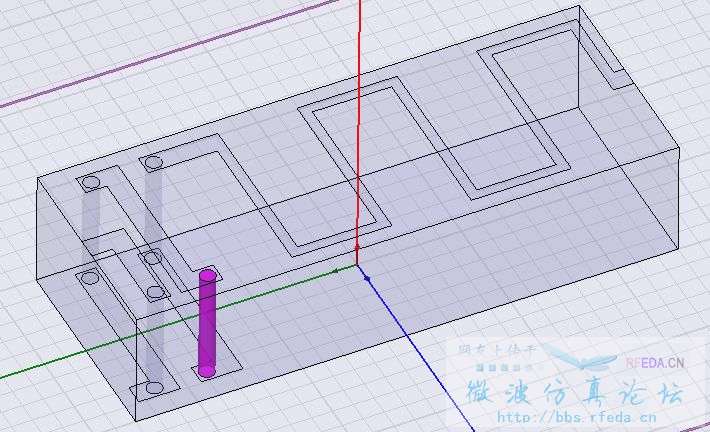

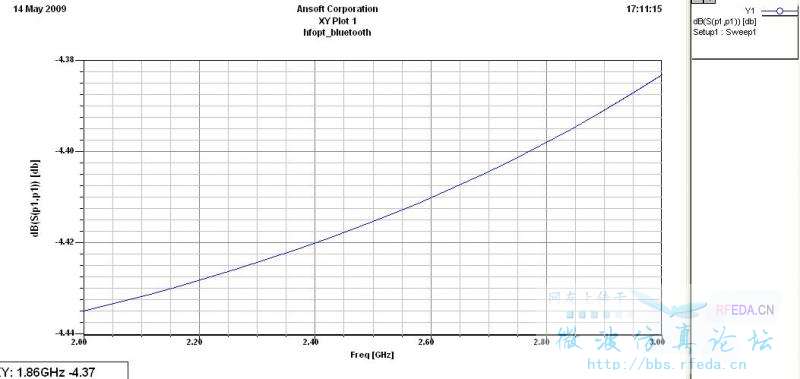

这是我之前加的端口。仿出来 的结果不对。请问,这种设置端口的方法是不是不对啊?


你的地平面呢? 好像沒有地平面,Z=0上還有天線的一部份.

同意小编说法,好像没有画地平面呀,如果接地板不加厚度的话,至少也要设置为接地,从给出的图例看不出来是否设置了接地,此外就是微带线馈电端口画错了,不是这么加的,应该是从接地层以上起始,画一个矩形,端口宽带要是微带线宽度的十倍,高度是介质板高度的6到10倍。(前提是微带线宽度远远小于介质层厚度,你这种情况满足)。个人建议应该用waveport馈电,,并不是微带线馈电就都要用lumpedport,这样结果应该会准一些。
另一个问题就是边界条件也没有给出。所以无法判断问题在哪?另外你也没加空气盒。

我的地平面就是z=0平面上与衬底一样大的矩形平面。还有,下面那个双L结构不在地平面上,是Z=0.07mm面上的。这里看不出来。

我画了空气箱,这是我放大的,看不出来。
接地面我也画了,是Z=0面上与衬底一样大的平面,没设厚度。
你说的从接地板以上开始画矩形,是要离开接地面吗?我看的都是从接地面上画的。
我的馈线宽度为0.2mm,衬底厚为1.2mm。应该不满足你说的条件吧。

接地饭可以设厚度或者画一个接地平面均可,如果按你现在的情况是一个平面的话,就直接从接地面画就可以了,如果设了厚度,就要从上表面画起。
没问题呀,你可以画一个宽2mm,高7.2mm或者12mm的矩形作为端口(本来port的尺寸就应该很大的,不要觉得不对劲。)然后设为waveport,加上积分线

建議你不要用Lumpedport,Lumped port是被定義邊界是perfect H(非金屬邊),說白了,就是那一些電場大多被限制在訊號線及地之間的情況(比如microstrip line且PCB板高與line w比較近).
但是你的圖上所示,不是很適合用lumpedport,電路也太近lumpedport.就算能用,跑出來準確度也很有限.

同意斑竹以上所说,wave port 用场直接激励的端口,涉及到端口场模式的问题,还有能量传播的过程,模拟的是实际发生的激励状况,所以基本上是‘万能’的。

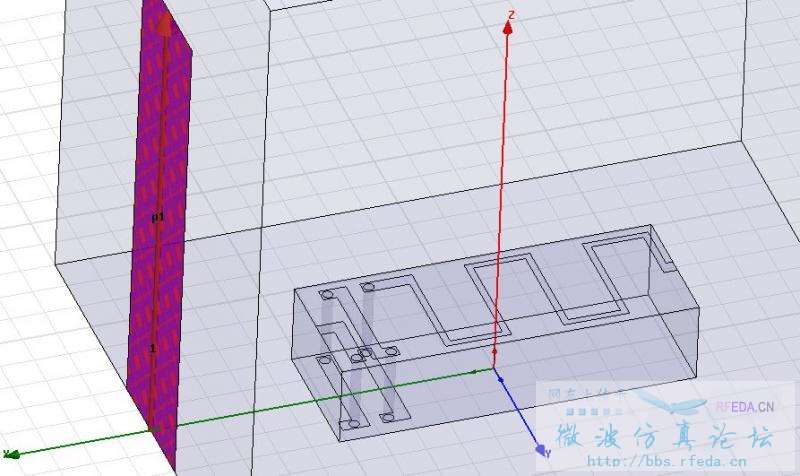

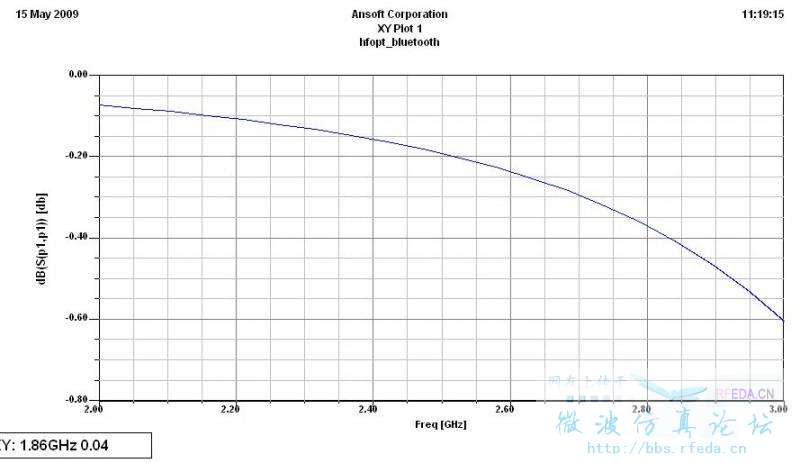

我设置了waveport,但是仿出来的S11是这个样子,不对啊。我把宽2mm,高7.2mm的矩形放在空气箱的左边侧面上,是不是端口设的不对,我这里还是不太懂啊。帮我看看吧。谢啦。



  • 我暈了,你的port怎在air box?

    我实在是搞不懂这个waveport是怎么加的。它 的一面是3d物体的一面,一面又必须是没有材料属性的。
    我曾把它加到衬底的左侧面,仿出来的结果也不对。
    高人指点下啊。

    怎么能把port设在空气盒上呢,应该加到物体上才对呀.

    哎呀,晕了。怎么搞的,总是得不到正确的结果呢?

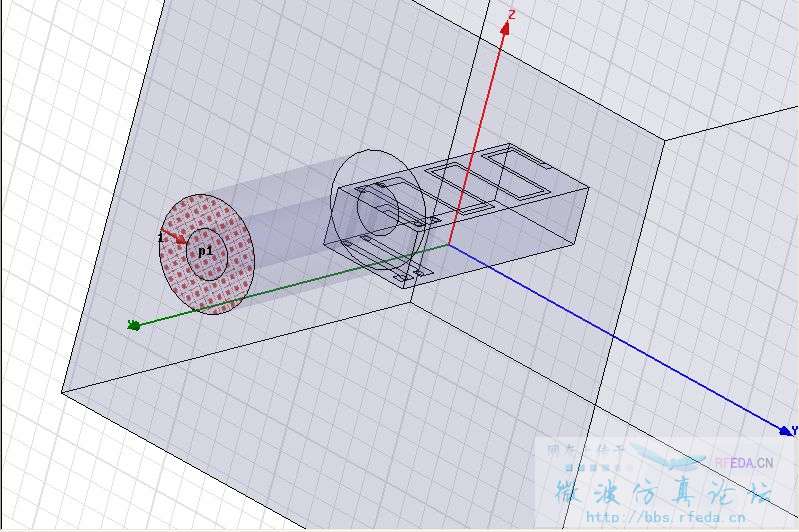

    大侠们帮我看下我是这样加的waveport.馈线输入端的那个面是地面,在地面上减去和同轴线外导体一样的圆,然后画了个同轴线,外导体半径为1.15mm,材料为真空,内导体半径为0.5mm,材料设为pec。结果还是不对啊。我都快疯了!




  • 你直接在微带处画一个较大的面加WAVEPORT激励(在空气腔内部外面需要加一导体堵上)

    WAVEPORT不能加到空气盒上啊

    不知道小编的问题解决了不。
    在学习仿真dipole的时候,馈电用的端口也是长方形的,并且选择矩形面之后选中两条馈线的中心点,这样馈电端口就配置好了。
    小编可以参考一下这个方法不?。
