哪位高手会仿真隔离器呢?
05-08
我是初学者,对hfss不是很熟悉,需要仿真一个隔离器,请高手指教

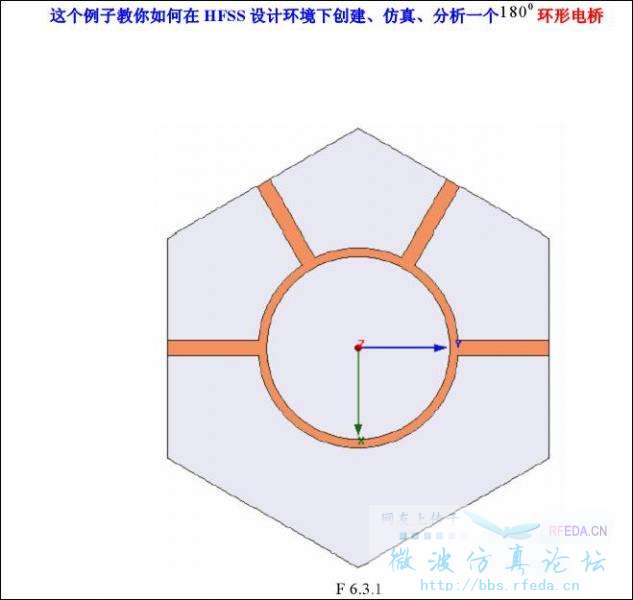

http://bbs.rfeda.cn/thread-htm-fid-399.html这里下载上面例子
隔离器是什么东西?
说说啥原理?有实物没?
当电磁波高频磁场的旋转方向,与铁氧体中电子的自旋磁矩进动的方向相同时,它们可能产生谐振,导磁率呈现μ右特性,当外加恒定磁场较小时,导磁率μ右 将小于1,而导磁率μ左 将大于1。这样一来,铁氧体片对正向传播的电磁波起排斥作用,让电磁波无衰减地通过;对反向传来的回波,起聚集电磁波的作用,若在铁氧铁片上涂上吸收物质,就可将回波吸收掉,这就起到了隔离的作用,这就是场移式隔离器的基本理论论。
这个问题好像提得比较大,网络交流最多在点上交流,呵呵.
由于我手中也没有现成隔离器,没法帮助.如果真要给建议,不知道这个例子和你想做的一不一样?
http://bbs.rfeda.cn/thread-htm-fid-399.html这里下载上面例子
隔离器和环形器差不多吧,都是用铁氧体做的吧,没仿过
真是太难了,。
对的,原理上是一样的,经常放在一起说
我找过了,暂时没有...因为在这个器件里涉及的东西很杂,谢谢了
