关于端口的尺寸设计

05-08
小弟最近在学习画微带,请问各位大虾端口的尺寸是不是有要求的,是不是要按端口对应的Ohm数大小算的啊?

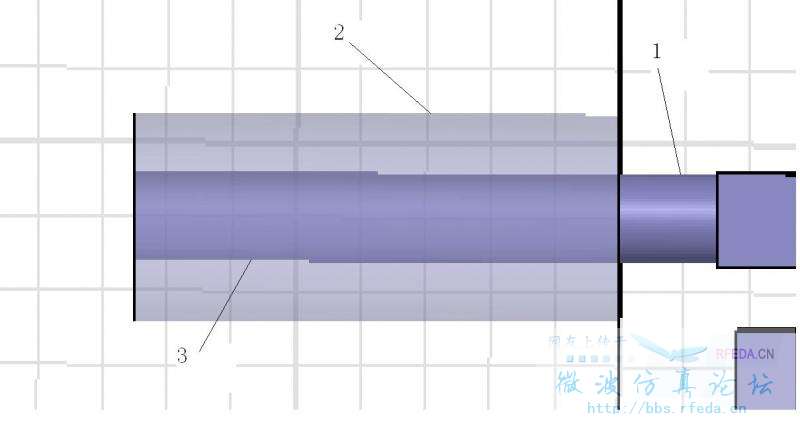

还有图中1与2,3的长度比例,半径有没有什么要求?
本人是菜鸟,还望各位高手不吝赐教啊


看起来貌似一个同轴线?那样的话,外圆柱半径与内圆柱半径之比应为2.3左右,等效于50欧姆阻抗。
讲传输线的书上基本都有这个的。

这不是微带,是同轴。
补充一下LS的,外圆柱材料设置成真空,内圆柱材料设置为PEC,外圆柱半径与内圆柱半径之比应为2.3左右,就等效为50Ohm的同轴线
说得不对请指正

谢谢LS的回答,这个是微带用到的端口,教程也都是按你的说法画的,我主要是想知道这几个的长度有没有什么要求,希望高手能不吝赐教

长度没有要求

谢谢你的回答

学习到了,谢谢大家。
