6问HFSS 初学者的迷茫

05-08
我初学HFSS,是一名计算系的工程师,学起来有些痛苦,烦请各位多多帮助啊!
第一个问题是这样:
在HFSS中背景一般默认填充PEC,这是个理想电场平面,对吧.
我对这个理想电场不懂, 它起什么作用呢, 是否我们建模时,外面air box 整体付上Perfect E后就认为这个空气盒子和外界屏蔽了吗?
大家能否给我讲一下Perfect E的用途是啥啊?
第二个问题是这样:
我下载了一个微带线的例子,看例子中的trace上也付上了Perfect E的属性,为何不是铜的属性呢?
第三个问题是这样:
在微带线的两个截面上加了WAVE port ,这个WAVE port 可以用来计算S参数的吧, 其面积好象比微带线大好多啊,为何啊?
第4个问题是:
在这个例子中建立了一个理想宽度的trace,其参考平面都很均匀,这和实际PCB走线好象不是很吻合,因为实际的走线可能有弯曲, 线颈粗细稍微有所变化,导致阻抗也会在50欧姆左右波动. 你说这个的微带线的例子有实际意义吗?
第5个问题:  与第一问题类似,理想的磁场与物体的面相切,这个理想的磁场有啥作用呢?
第6个问题: 一般利用BOX画出来的这个盒体,是空心还是实心的呢?是否设置为真空就为空心的了,如果我画一个BOX 设置为铜性质,就认为是个实体的盒子的吗?

,我也是很迷茫,要具备一定的微波技术知识。

同样迷茫中!

第一个问题是这样:
在HFSS中背景一般默认填充PEC,这是个理想电场平面,对吧.
我对这个理想电场不懂, 它起什么作用呢, 是否我们建模时,外面air box 整体付上Perfect E后就认为这个空气盒子和外界屏蔽了吗?
大家能否给我讲一下Perfect E的用途是啥啊?
电力线总是垂直于理想导体表面.pec仿真时可以替代"金属",常把表面设为pec,代替很薄的金属片.


第二个问题是这样:
我下载了一个微带线的例子,看例子中的trace上也付上了Perfect E的属性,为何不是铜的属性呢?
---设为铜,必须是一个3D物体--才有材料属性.  而用PEC可以直接作用于2D面. 可以在误差范围内大大减少计算量

第三个问题是这样:

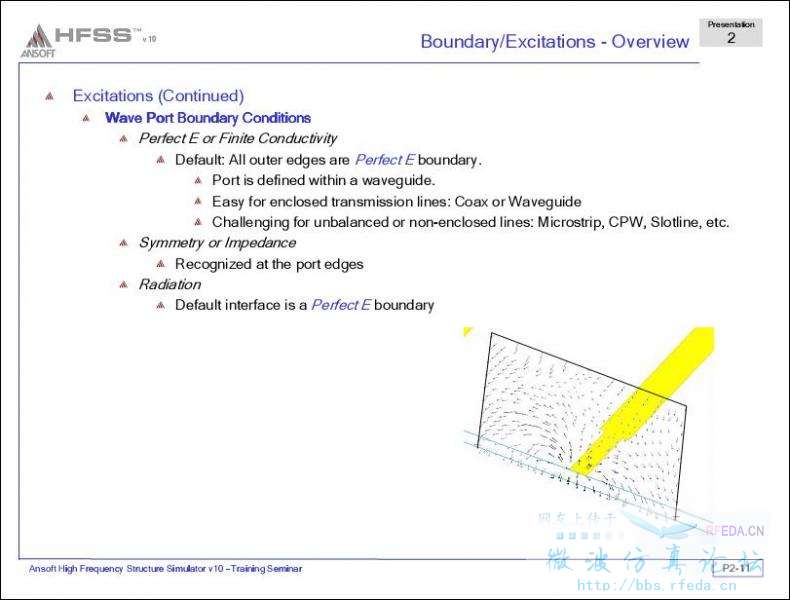

在微带线的两个截面上加了WAVE port ,这个WAVE port 可以用来计算S参数的吧, 其面积好象比微带线大好多啊,为何啊?
参考full book 770页


第4个问题是:
在这个例子中建立了一个理想宽度的trace,其参考平面都很均匀,这和实际PCB走线好象不是很吻合,因为实际的走线可能有弯曲, 线颈粗细稍微有所变化,导致阻抗也会在50欧姆左右波动. 你说这个的微带线的例子有实际意义吗?
因为实际的走线可能有弯曲, 线颈粗细稍微有所变化------- 如果什么都和实际一样那没有什么所谓的建模了.建模不就是忽略次要因素,抓主要东西吗? 如果什么都和实际一样,很多东西就没办仿真了.

第5个问题:  与第一问题类似,理想的磁场与物体的面相切,这个理想的磁场有啥作用呢?
---不明白什么意思,这类问题书上是有很详细的解释的,随便一本"电磁场与微波技术"讲边界条件都会讲.
第6个问题: 一般利用BOX画出来的这个盒体,是空心还是实心的呢?是否设置为真空就为空心的了,如果我画一个BOX 设置为铜性质,就认为是个实体的盒子的吗?
是的,实心.  我画一个BOX 设置为铜性质,那就是一个铜块. 只是一般画air box时把实心当空心用了

有道理呀.....

理想E平面是消除导体表面损耗是模型简单化

很有启发顶一个!

初学,迷茫中。好好学习

这搞得有点小难受啊

第五个问题的意思应该是问perfect H有什么用对吧?
perfect H可以当做理想磁导体,用在对称结构的模型里可以减少运算量。(这仅仅是一种用法。)

平面上当然也可以设置材料属性,之所以设置成pec,个人感觉是误差在可接受的范围内,且可以加快仿真速度

这软件是很让人崩溃!

楼上这是大牛呀

你上面引用的这个图(第十一章 相关知识补充), 完整的pdf方便发给我么?请给我发消息。不胜感谢!

请问你这个“第十一章 相关知识补充”是HFSS  FULLBOOK 吧?能否把全书发上来分享一下? 谢谢!
