蝶形天线HFSS仿真求助

大家好我在用HFSS仿真蝶形天线时遇到一些问题，还望大家多多指教
1.模型原型：来自Compton1984年的这篇论文Bow-Tie Antennas on a Dielectric Half-space:Theory and Experiment

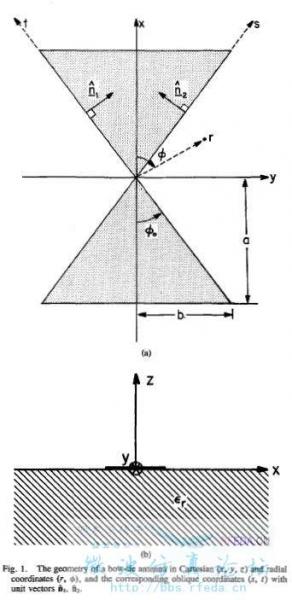

下面是天线的结构图，平面蝶形天线被放置在无限大的介质半空间之上，介质是介电常数为3.83的石英

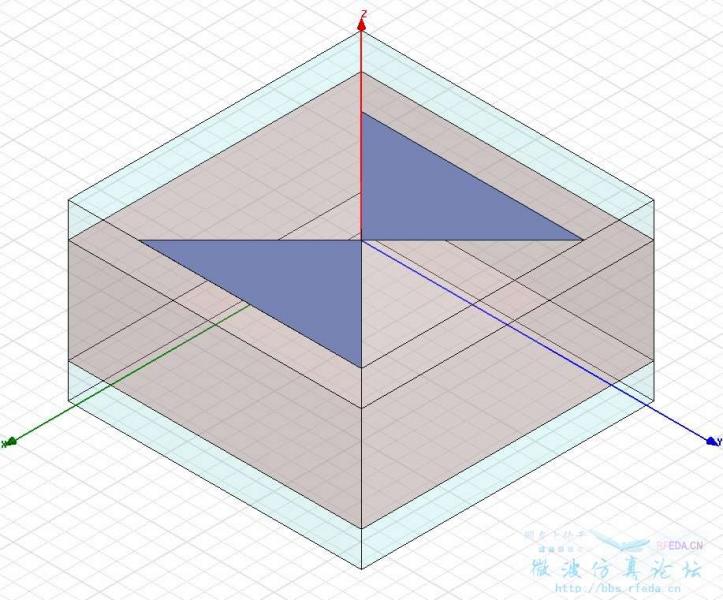

2.我在HFSS仿真中建立的模型

其中深蓝色的是蝶形天线贴片 边界设为pec
粉蓝色的是空气框 边界设为rad
粉红色的是介质基片 介电常数设为3.83
3.仿真的中心频率在94GHz 对应自由空间波长3.2mm左右
天线的总长度设为6.4mm
我想请教一下大家：
1.在中心频率为94GHz 中心波长为3.2mm 的情况下
应该把介质厚度设为多厚才能模拟出无限大的介质呢?
介质厚度的确定除了和频率有关 是否和天线的长度和宽度也有关?

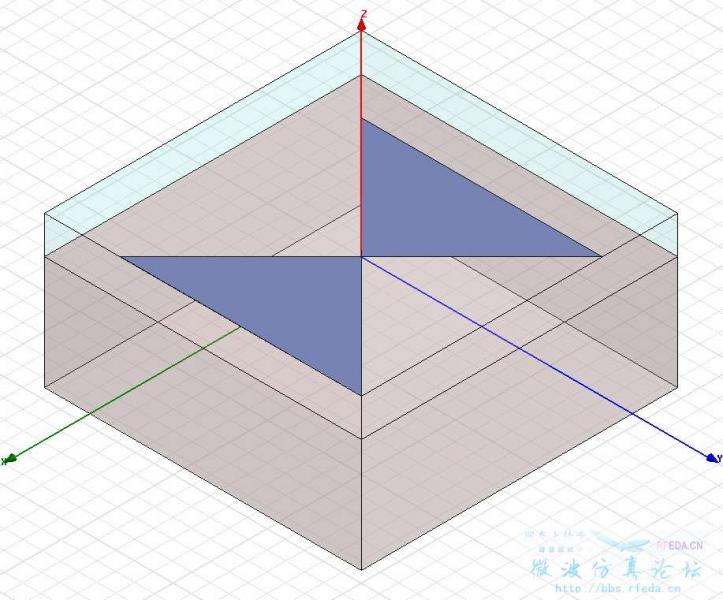

2.空气框的边界设为rad是否合适?介质下方是否应该留有空气边框，还是应该像下图这样去掉z=0下方的空气框 把介质和空气分别设为rad边界

涉及到电磁场方面的知识 我很难确定自己建模是不是有误
希望大家能不吝赐教 帮助我解决这个问题  ^_^

我觉得应该用空气盒把整个模型包起来，贴片上面和空气盒留出四分之一波长的空间，把空气盒整个设成rad

lz的天线不知道是微带馈电还是同轴馈电，第一个问题前两个不会，第三个问题推荐LZ看钟顺时的《微带天线原理》（好像是这样叫的）第一章的有关内容，厚度、以及微带的宽度和输入阻抗有很大的关系，适合的厚度才能达到适合的50Ohm。
LZ的第二个问题个人觉得下底面不需要包住也可以，因为它的辐射基本在上面，下面没影响

谢谢楼上的两位：）

这个是双面辐射的,所以下面也有辐射,如果是没有空气的话就会有反射回来.对仿真结果肯定有影响.当然如果是无限介质的话就没什么影响了.介质厚度和天线的尺寸应该是没什么关系.
至于第一个问题,不清楚,感觉5个波长就应该差不多了,不放心的话10个波长以上应该是可以保证了.(没试过,猜的)

谢谢楼上的大侠:)看了下帖子发现自己没有把想问的问题陈述清楚 所以重新贴图请教大家
其实想问的是：Rad可以模拟出无限大自由空间，那么是不是可以用Rad模拟出一个无限大的介质空间
比如：
1.Bowtie天线(深蓝色)处在一个空气框(浅蓝色)中 把空气框设为Rad边界 且其距离Bowtie的距离大于四分之一的波长 就能模拟现实中处在无限大自由空间中的Bowtie

2.把空气框的材料改为介电常数是11.9的硅(粉红色) 边界依然是Rad边界 是不是能模拟出无限大的硅空间呢?
这个时侯边框距离天线是要大于四分之一自由空间波长 还是四分之一导波波长呢?

3.上半部分用空气(浅蓝色) 下半部分用硅(粉红色) 整个框的边界设为Rad 是不是能模拟出上半部分的无限大自由空间和下半部分的无限大硅空间呢?其中边框与天线的距离需要多大呢?

4.为什么HFSS规定Rad边界离辐射天线的距离要大于四分之一波长呢?
谢谢大家耐心看完我的问题 希望大家能不吝赐教：）

不会做，你做的太高深了

看了这样的帖子，觉得小编是个非常善于思考的人
我也从中学到很多东西
好贴，虽然问题并没有得到解决
