ADS 耦合带状线间距S怎么求
05-08
小弟微波新手,有问题不明,在此请教!

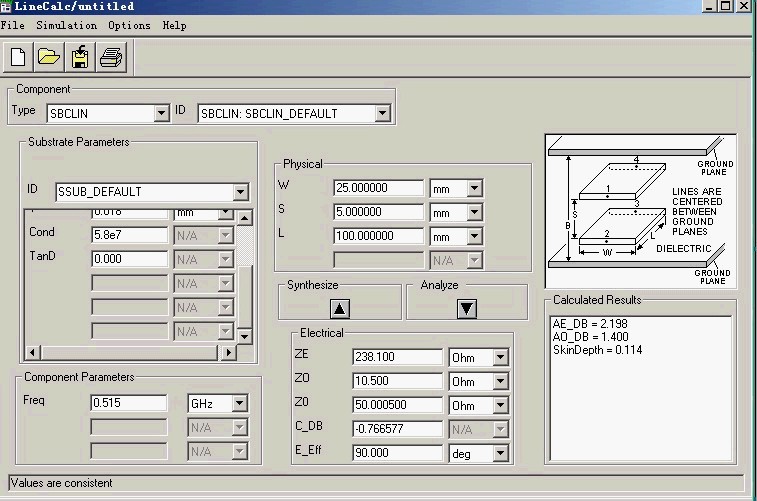

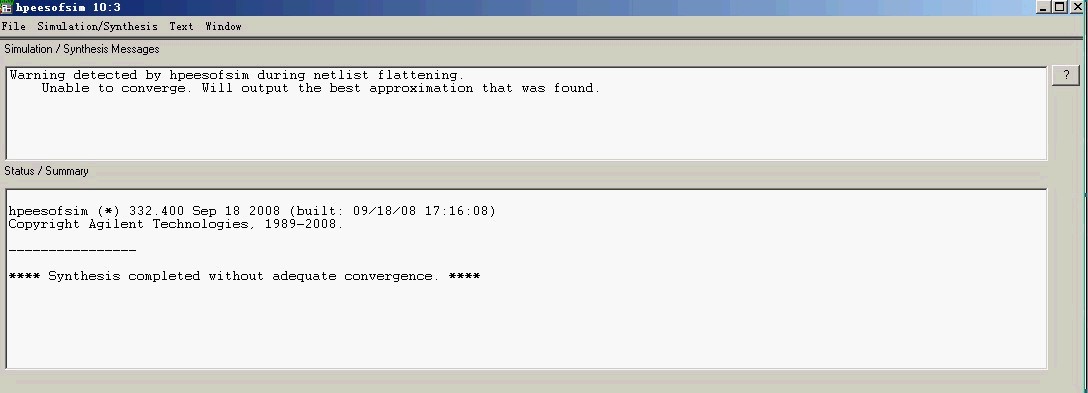

1)在设计带状线耦合器时,已知Ze238.1 Zo10.5 和角度90度时,求耦合线W、S、L尺寸时报错,求告知,这是为神马?(如图001,002)
2)假如我想用交错耦合线 且已知Ze 和 Zo 和固定的上下间距S ,求W、L、Wo时,设定的S参数也会改变,求如何设置。
如有知者,请告知,感激不尽!
微信号lbwb1116
1)在设计带状线耦合器时,已知Ze238.1 Zo10.5 和角度90度时,求耦合线W、S、L尺寸时报错,求告知,这是为神马?(如图001,002)
2)假如我想用交错耦合线 且已知Ze 和 Zo 和固定的上下间距S ,求W、L、Wo时,设定的S参数也会改变,求如何设置。
如有知者,请告知,感激不尽!
微信号lbwb1116

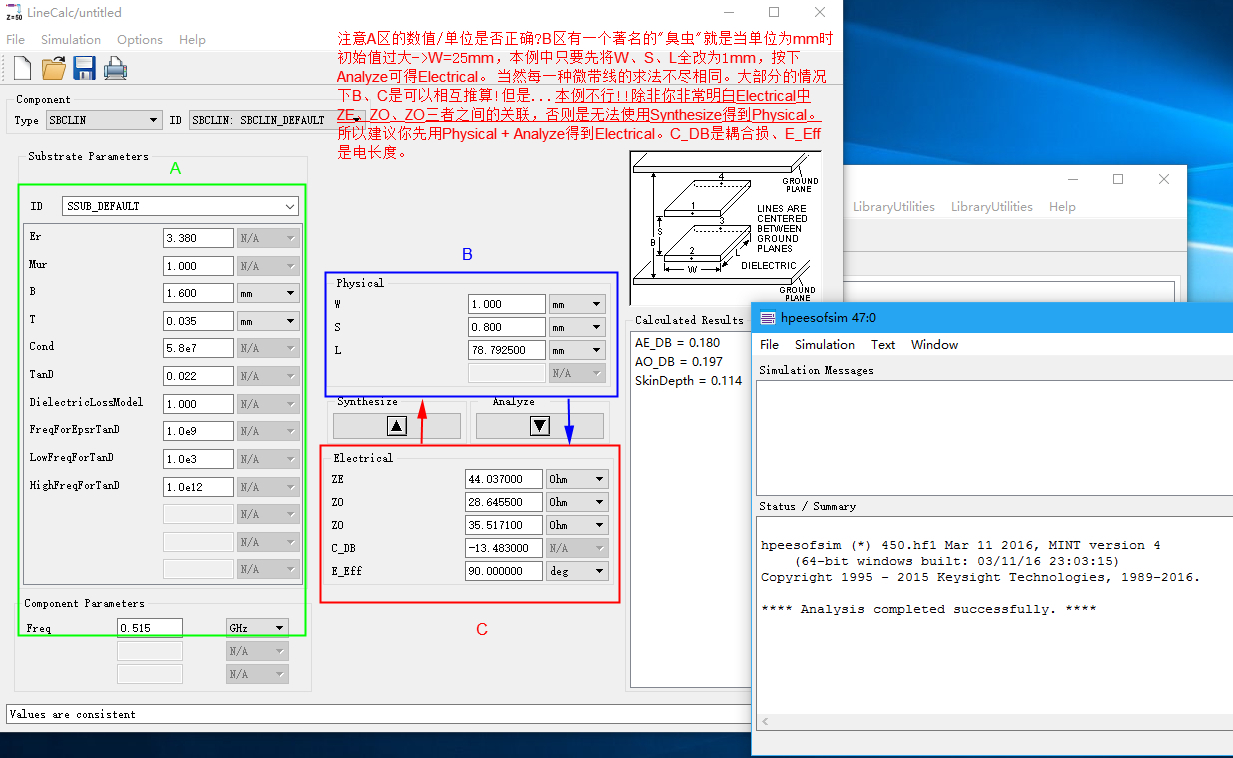

看图...
多谢了,foxman。
我按照你说的再理解试试
