ADS中Zin控件问题
05-08
小弟将Zin控件直接放进原理图中,仿真后想调出端口阻抗的Smith圆图;
问题:在仿真的数据窗口没有Zin的选项,这是为啥?
***这两个月以来论坛貌似有在整改!? 要上图的时候取图提示会有些延迟、或是需要刷新版面..总之就是卡卡的,甚至是白天还好一些一入夜....卡、卡、卡!
问题:在仿真的数据窗口没有Zin的选项,这是为啥?

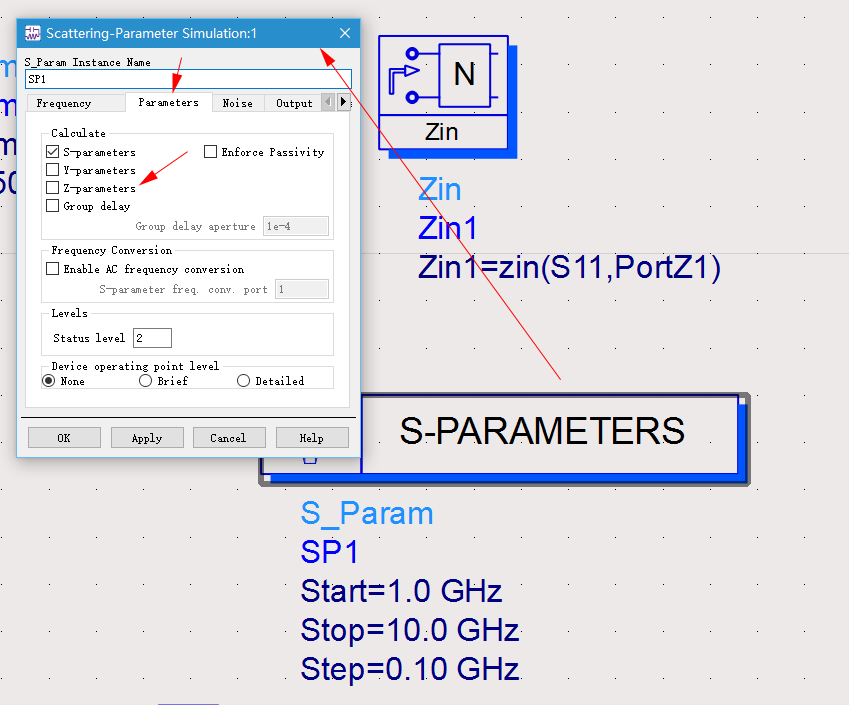

这些选项钩选了吗!?
大师,下午好,感谢大师百忙中的解答;
1. 我不是很明白如果测端口阻抗用Zin控件的话,为何一定需要S-PARAMETERS控件?
有关说明:S-PARAMETERS可将S参数控制器的仿真结果转换成Z参数;上述问题是与这个有关还是?
2. 您图中给出的选项,我采用的是默认设置,请问您说的选项勾与不勾有什么区别和影响?
3. 最近我向论坛求助发帖,总是上传不了图片,不知大师有没有遇到这样的问题?
祝好

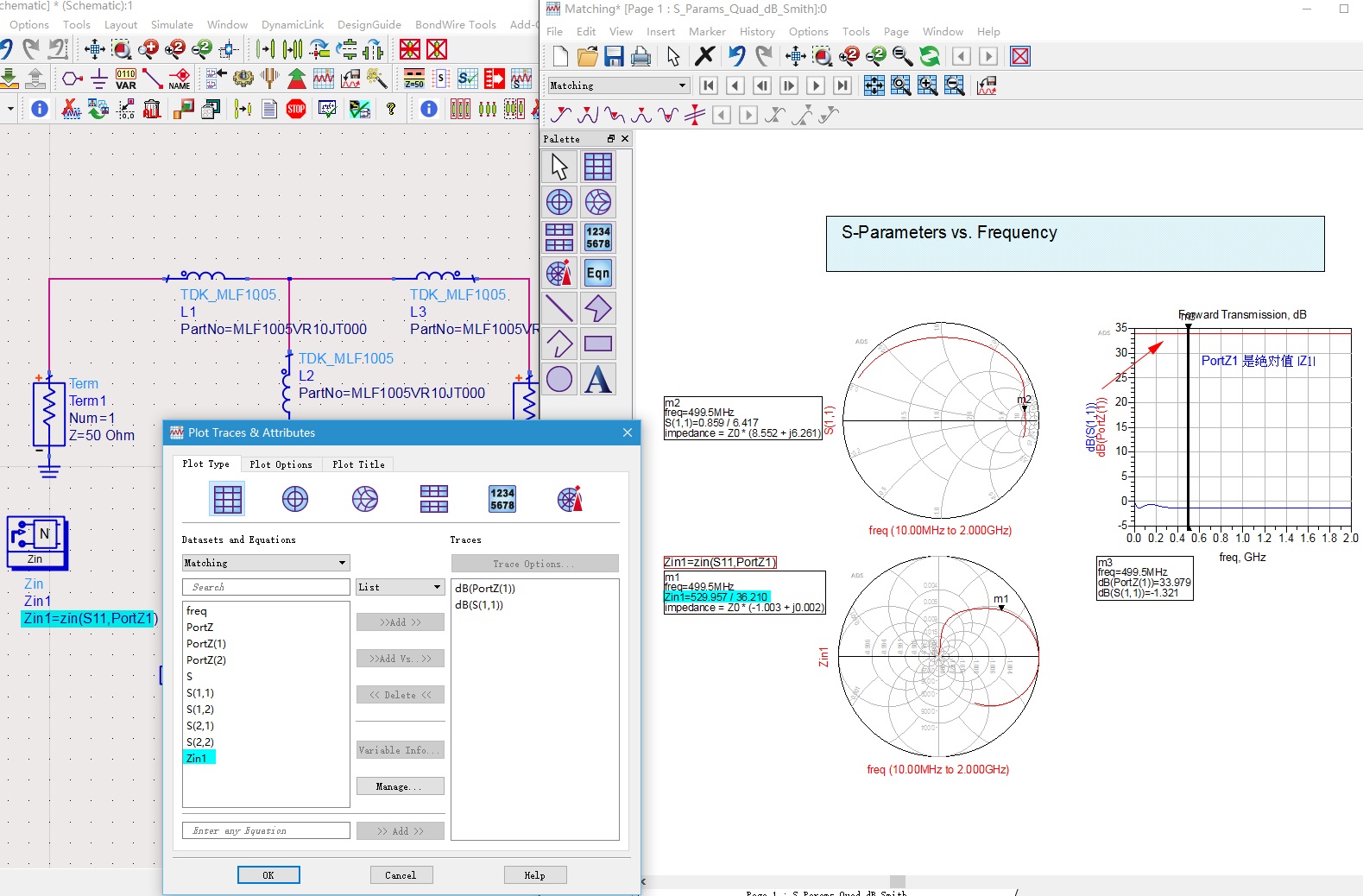

因为....PortZ1是取绝对值,而且Zin1控件也告诉你 Zin1=zin(S11,PortZ1)
***这两个月以来论坛貌似有在整改!? 要上图的时候取图提示会有些延迟、或是需要刷新版面..总之就是卡卡的,甚至是白天还好一些一入夜....卡、卡、卡!
大师,小弟这边图片都上传不了;
目前小弟的ADS仅停留在行为仿真的阶段,知其然不知其所以然,还请大师多多指点……
去这里学习吧,比我强多了!
https://community.keysight.com/community/discussion-forums/ads%e5%b0%8f%e7%a7%98%e8%a8%a3-ads-tips?categoryID=73
好的 多谢大师指点
