输入阻抗匹配问题

05-08

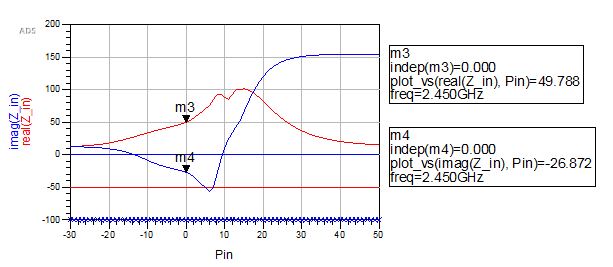

如图所示:



m3为输入阻抗实部,m4为输入阻抗虚部;
小弟想做阻抗匹配;当图中的两点(m3和m4)重合或者无限接近时,是否意味着该系统的阻抗匹配做好了?
不知确定该想法是否正确,求大师指点迷津。
谢谢大师指点

那么问题来了,和什么匹配?为何要和它匹配?

感谢您的回复;
小弟的理解是:阻抗匹配为了减小源端与负载端之间高频信号的反射,提升系统对信号处理的整体效率;然而就图中的问题,您怎么看?还请大师指教。

图中分别是是输入阻抗的实部、虚部,通过调整它们的大小可以调整负载端和源端的匹配程度,从而减小端口反射。
那么,从微波网络角度讲,怎样就可称之为负载端和源端完全匹配无反射了呢?或者从电路角度讲,满足什么样的条件就可实现源向负载输出功率最大?
再翻阅一下源端输出阻抗,从而我们就能知道如何调整此处的输入阻抗实部和虚部了。

从高频这块出发考虑,共轭匹配的条件:实部相等,虚部互为相反;负载输出功率最大;
由此可见阻抗匹配,对于拿输入阻抗的实部与虚部对比是没有什么意义的,可否这样说?
那么问题来了,在ADS中通过什么方式可以测量到,阻抗是匹配的?

完美。
ADS我不会,如果知道源阻抗,如手机PA端输出为50ohm,那么设计天线时,我们保证输入阻抗实部50,虚部为0,就可以认为其匹配了。

如果是匹配到50欧姆,
也就是在输入端口前面加一个匹配网络,
使得端口的输入阻抗为50欧姆
是这样的吧

匹配到什么程度要看你实际的需求了
