诸位大师，小弟有如下问题不解，求各位指点：
1. 功率源设置问题：
    在功率源的Pin设置时，明明是24dBm；但仿真的时候，输入功率却是24.307dBm；我又测了一组：Pin为27dBm时，仿真时输入功率却显示28.128dBm；这多出来的部分是哪里来的?有什么含义?当改变负载的阻值及微带线的长宽时，仿真结果中的输入功率均会改变，这是为什么?
2. 仿真中输入功率与频谱仪所显示的峰值对比：
    仿真中设置的频点所对应的功率值与频谱仪中所显示的峰值，正常情况下相差多少算是比较正常?
3. 频谱仪中带宽设置：
    频谱仪中通常可设置带宽，比如100MHz；而ADS仿真中却通常显示一根线，即使有杂散，也仅仅是在二次谐波、三次谐波那里；如何将仿真中设置同样或者类似于频谱仪中的带宽?

?能看下图吗?应该一样的。

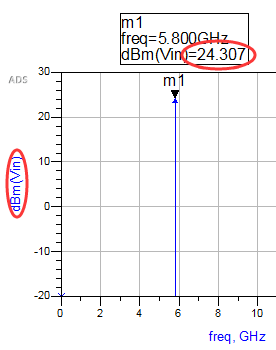

如上述两图所示，不过我不确定这里的Vin的功率数值是否与PIN中的数值含义等价；我想看PIN的频谱图，请大师指点……

你的输入阻抗不是50欧姆，所以会不一样，你要看dBm()函数是50欧姆阻抗的换算结果。

你需要看什么，最好要图全一点，看的才清楚

阻抗的不匹配会引起不同程度的反射，谢谢大师的指点。
