为什么ADS中版图生成component后在原理图中仿真的结果跟之前纯原理图的仿真结果出处很大呢?
05-08
为什么ADS中版图生成component后在原理图中仿真的结果跟之前纯原理图的仿真结果出处很大呢?

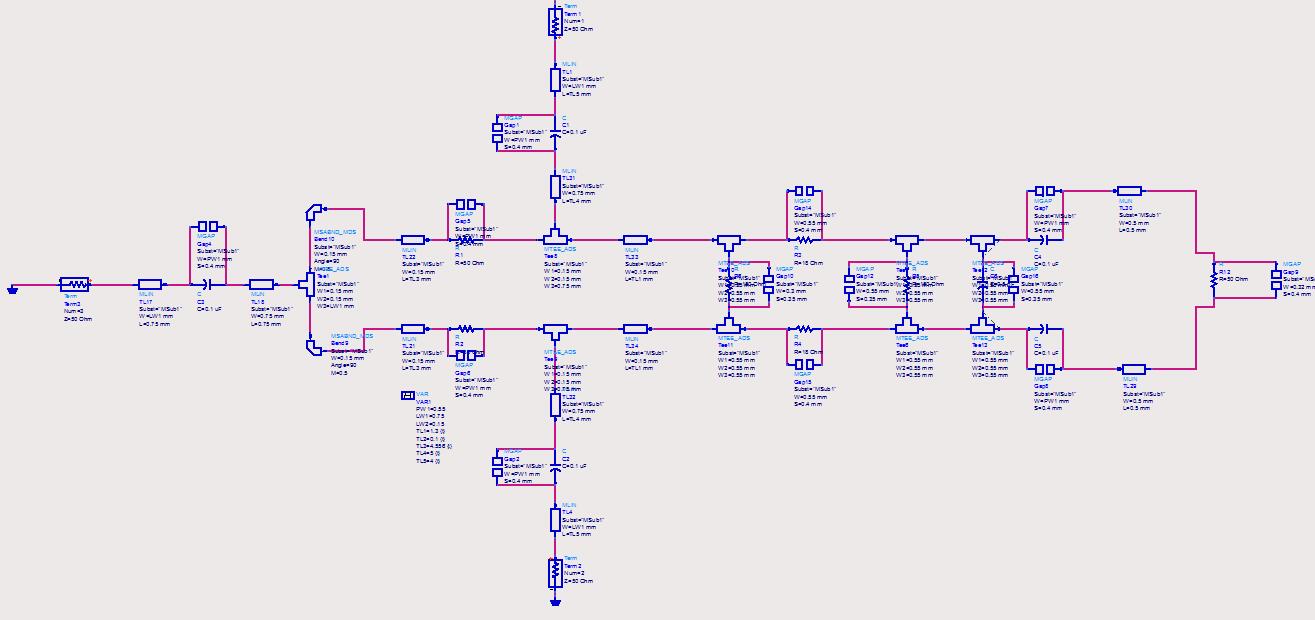

上图:

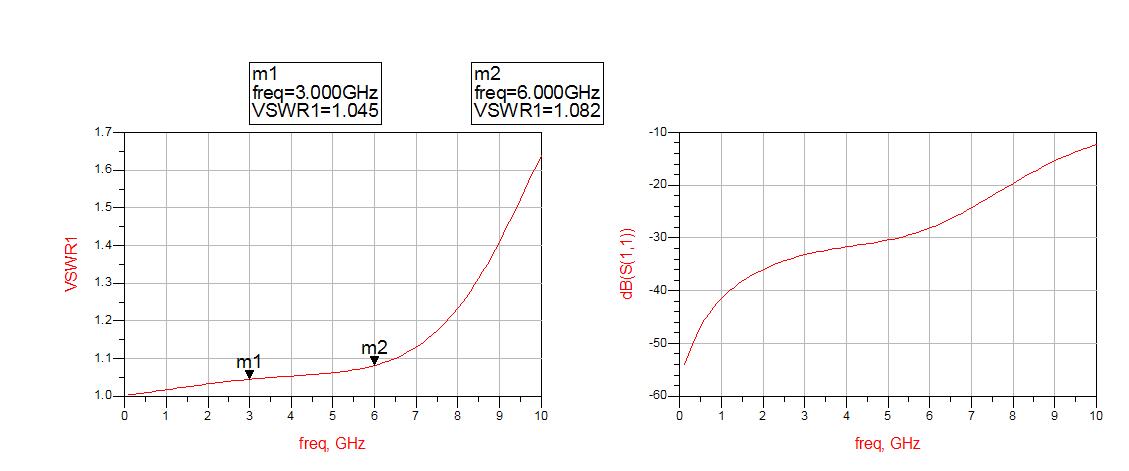

上图:
自己先顶上去,难道是哪儿忽略设置了吗?大神些 救救我吧!
大神些都太忙了哇?
是差大的,电路图没有考虑寄生及其他因素
我没听明白,能否说的详细一点,谢谢!
电路图和印制板仿真本身就有差别。印制板比较正确。有工程文件的话可以看看
我没听明白,能否说的详细一点,谢谢!
工程很大,只提取了原理图文件
工程下不下来。
