求问一个信道射频滤波器的问题,请大神指教,拜托!
05-08
因为之前学了射频电路设计,所以毕设选了射频滤波器的设计,大概就是针对不同指标设计射频滤波器

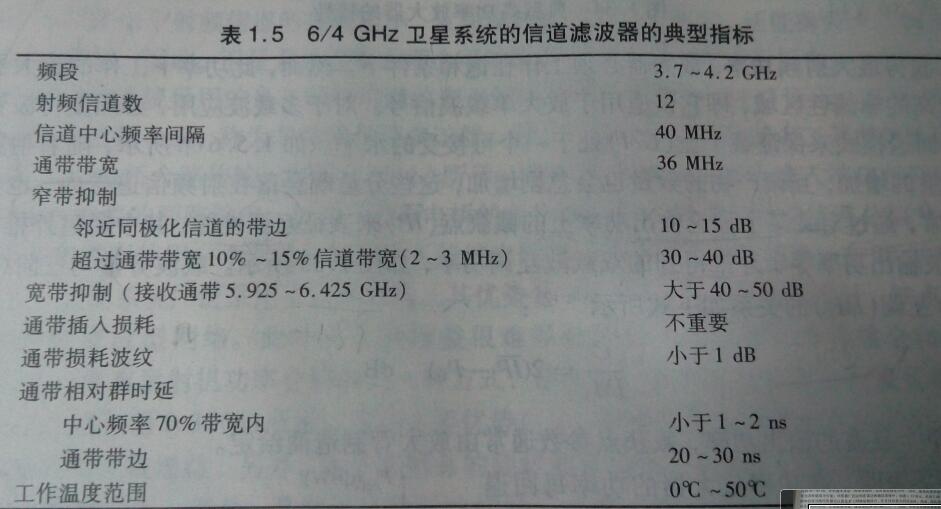

然后我说根据书上的一个6/4G卫星系统的信道滤波器的典型指标来设计
就是具体里面的参数不是特别理解,请各位大神帮忙指导一下
主要问题:窄带抑制和宽带抑制是啥意思,在计算低通原型切比雪夫函数的阶数公式中,怎么代入计算。
(或者是我选择的指标参数不足不能设计,或是我自己理解错误,欢迎各位大神多多发表建议,谢谢)
然后我说根据书上的一个6/4G卫星系统的信道滤波器的典型指标来设计
就是具体里面的参数不是特别理解,请各位大神帮忙指导一下
主要问题:窄带抑制和宽带抑制是啥意思,在计算低通原型切比雪夫函数的阶数公式中,怎么代入计算。
(或者是我选择的指标参数不足不能设计,或是我自己理解错误,欢迎各位大神多多发表建议,谢谢)
不是大神、是大湿!
大师好,谢谢提点啊,可能是我说的不清楚,我知道有切比雪夫的参数设置,可是还是没懂窄带抑制和宽带抑制,主要是那个阶数N算不出来。能再帮我看看么非常感谢
N 不需要设!
0 的意思是 Design Guide 依前段带宽..等,的条件设置自动形成。
若是要自己动手? 有个概念你一定要有,阶数常见的是3、5,但是阶数越大S21损失越大-带外抑制越好。阶数越少S21损失越小-带外抑制较差。
恩恩,因为我的毕设主要是根据射频电路滤波器的设计步骤来做,就是从低通原型到带通转换,先做lc滤波器,再到滤波器的实现。那我可以先生成原理图,再根据自动生成的阶数来自己设计么?
可以! 自动生成的是通用形式、你可以依自己的构思修成专用形式。
嘿嘿知道了,谢谢大师
宽带抑制就是指远端抑制,这个一般可调性小,主要取决于最初设计。窄带抑制才是你用软件或手动计算时需要带入的量。而且理论计算上窄带抑制达标的话宽带抑制肯定达标。
谢谢你!非常有用
