同轴线巴伦的仿真

05-08
最近在学同轴巴伦,但是这个方面的资料好像很少,请各位大神帮小弟看看我的仿真哪里有问题。

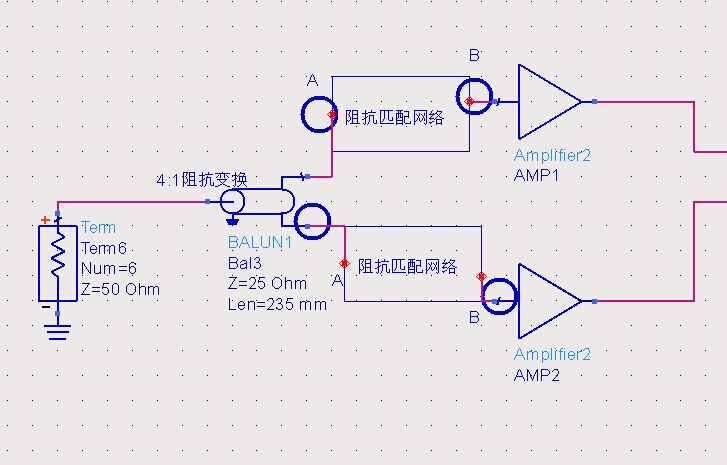

目的是做功放的匹配设计,即从50欧非平衡端到平衡端的巴伦阻抗设计,如下图。其中巴伦变换比为4:1,长度是四分之波长,B点的阻抗可以通过loadpull或者datasheet获得,B点的阻抗通过阻抗匹配网络变换到A点,那么此时A的阻抗经过巴伦变换后应该为多少了?

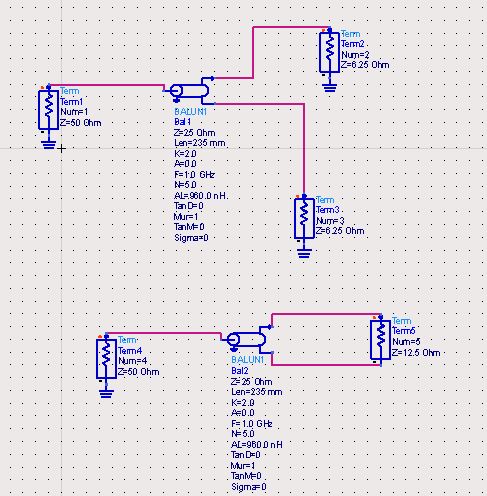

单用巴伦仿真

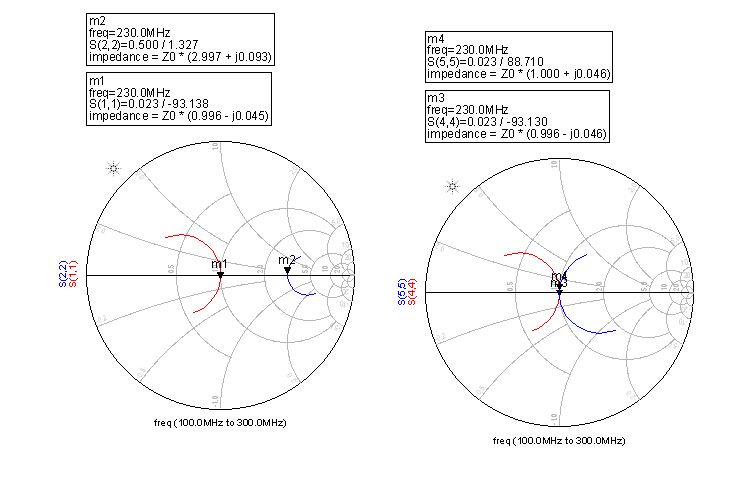

仿真结果为



通过仿真发现,如果平衡端口我直接接一个12.5欧的端口,就能达到很好的4:1的阻抗变换,但是如果我把平衡端口改为两个阻抗(均为6.25欧或25欧),此时仿真出来的S参数就不对,不知道差分的12.5欧转换为单独端口阻抗怎么转换?怎么在ADS里面正确仿真同轴巴伦了?跪求各位大神予以解答

问题最后解决了吗
