ADS中的S参数
05-08

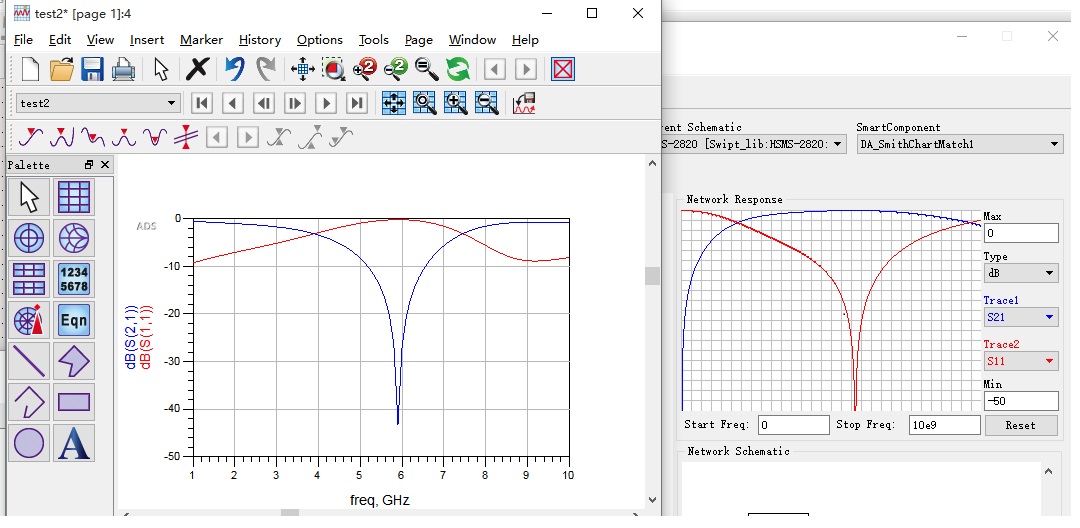

如图,这是在匹配过程中验证S参数的一个环节;
问题:为何我所测的S参数恰好是相反的?
求指导,求交流。
不能说恰好相反,应该是你的S参数不对,谐振点不一样吧。
我刚又检查了一遍 频点一样
您所说的S参数不对是什么意思?
一般情况下S参数的走势应该大致相同,但我所测得的结果(如图)却大相径庭。
把你的线路图抛上来吧! 又做匹配时,输出与输入两点间的信号路径中,容抗或是电抗串并联、先后顺序....? 都有可能是造成这结果的原因。
同意大师的意见上图吧

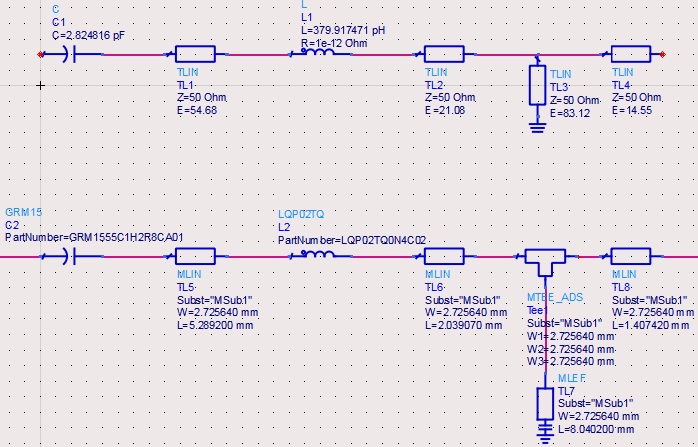

上边是Smith原图的匹配,下边是转化后的线路;求大神指点。
问题在于短路线和开路线…… 恕小弟愚钝,多谢各位大神。

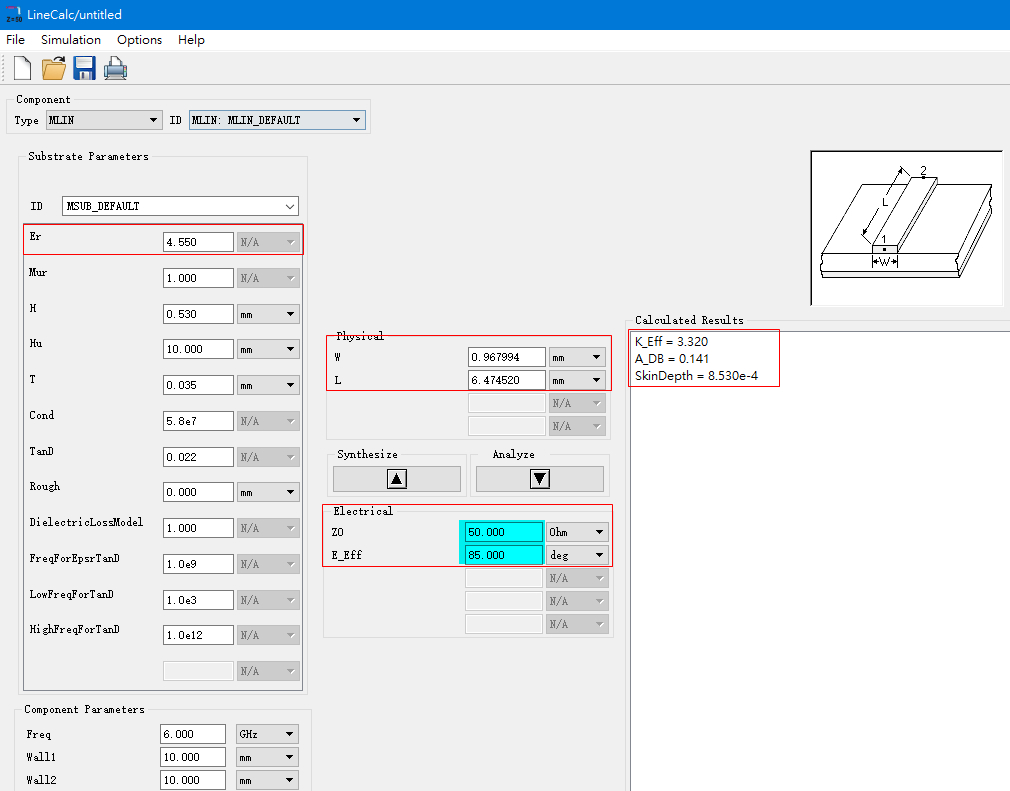

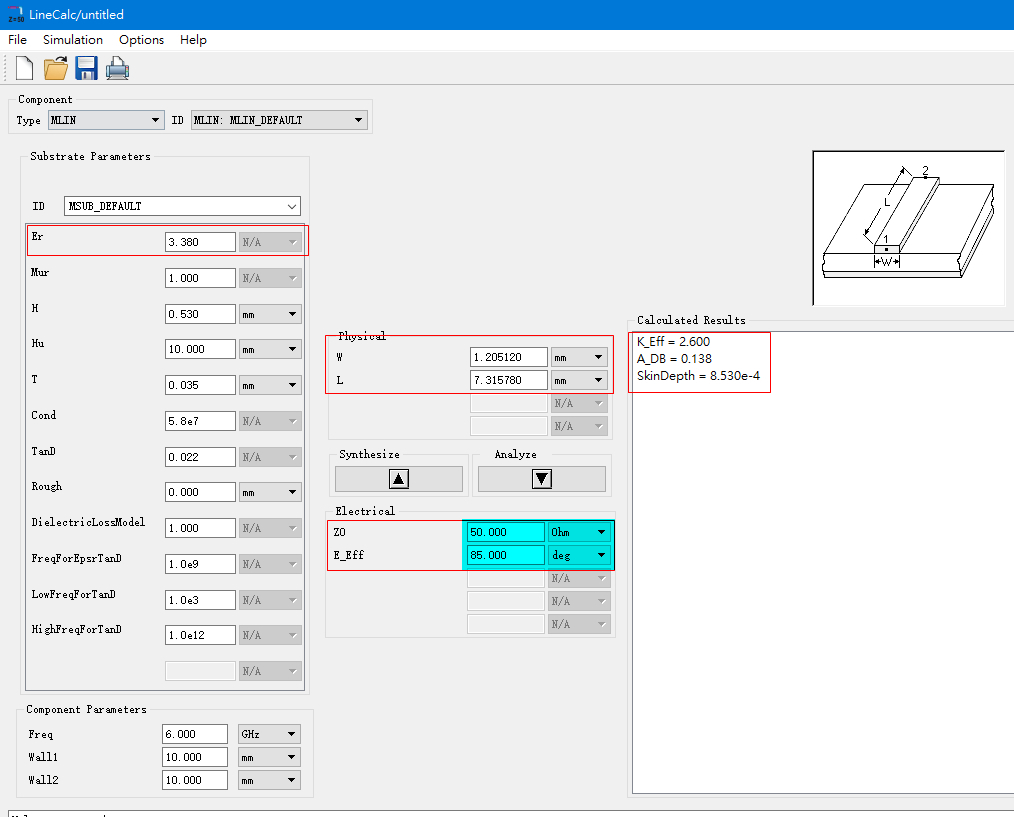

基板条件? Er=?、T=?、Freq=? 要注意的是电性相位、长度相同,但基板材料的实际物理长(L)、宽(W) 也大不相同!
大神说的是
不同的板材影响着仿真的结果

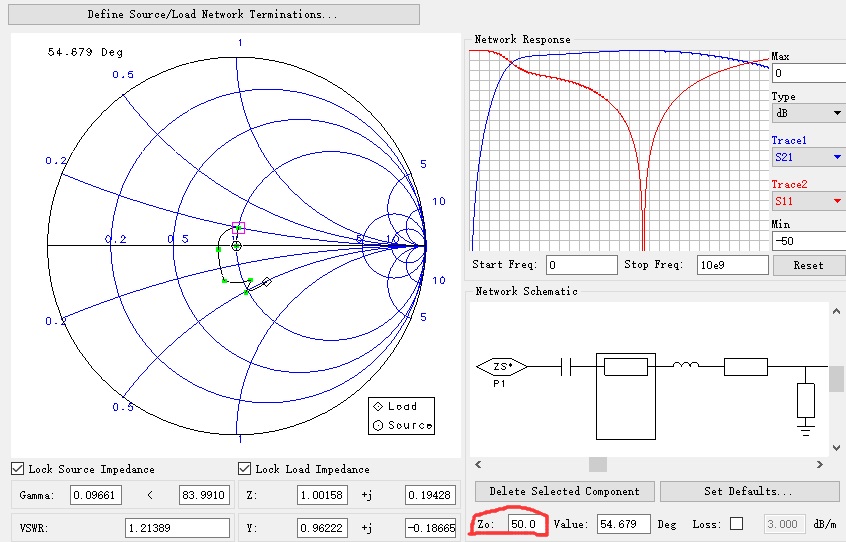

然而在Smith图中
被圈住的Z0的改变意味着什么?
Z0改变意味着匹配阻抗的改变,也就是微带线的宽度
你说的对
在电路连接中,微带线的线宽宽度的选择取决于匹配阻抗Z0;匹配有千万种,线宽也有千万种;然而Z0都是50与Z0彼此不同,意义难道仅在于让匹配效果更好?还是?
Z0都是50就必须加入其它元件吧,不然永远50肯定没法匹配啊看你愿意加别的东西,还是仅仅用微带线宽做匹配咯
多谢大神
我可不是什么大神。多多交流吧
谢谢指点
我遇到过类似问题,我的原因是因为 smith匹配时阻抗设置没有和需要匹配的阻抗共轭。
是的 这一点也比较困扰我
