关于变容二极管的建模
05-08
求大神帮忙看看,在做一个变容二极管的仿真,先用的diode model然后改了参数,我的电路是这样的,参数datasheet上还挺详细的。但是怎么仿真都出不来datasheet上的参数,求助困扰很久了。ADS新人求帮忙
**端口除非是有源端口(DC),一般的无源端口(AC) 是无法直接链接在有源(DC)线路上的!
驾驶证都没有考到、就急着开车上路!?
因为有源的仿真...不是这样搞的!
你是想测变容二极管的S参数吗?
这是我在一本ADS的书上看到的关于变容的仿真
。是直流偏置的加法没对么求指点一下T_T
我想测变容二极管电容随加的反向偏置改变的变化情况这个是变容二极管的等效电路,想求出Z(1,1)然后再用公式转化出电容来着

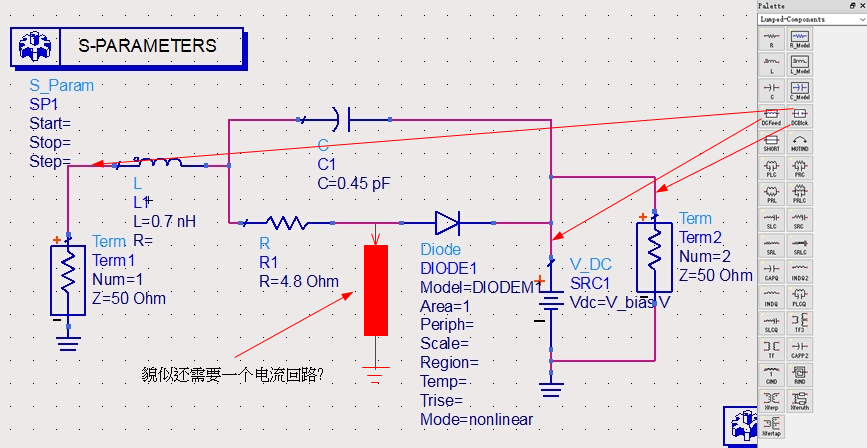

这样...不知是否有帮助? (我也只想帮到这里)
**端口除非是有源端口(DC),一般的无源端口(AC) 是无法直接链接在有源(DC)线路上的!
驾驶证都没有考到、就急着开车上路!?

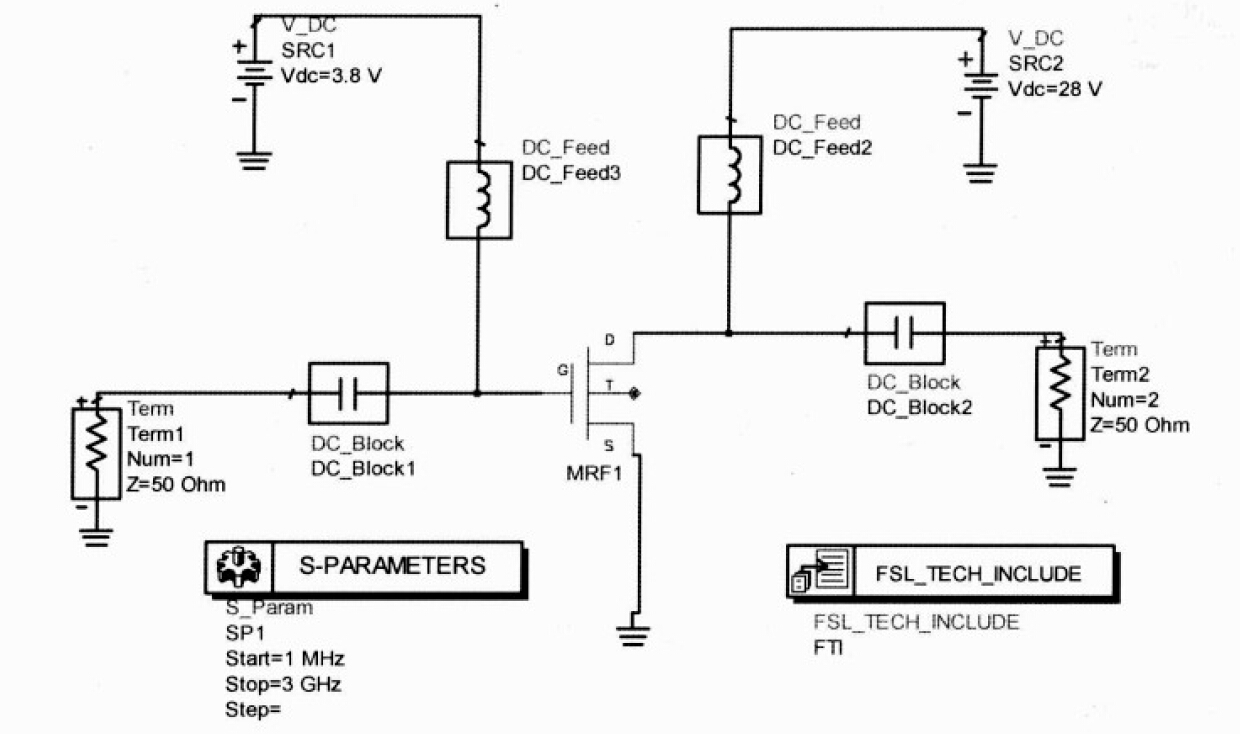

foxman说的没错,你那个直流电源是短路了,要加个隔直,下面是书上的三极管偏置的加法,可以参考下
谢谢
请问小编,你的问题解决了么?我也遇到了同样的问题。望好心解答,感激不尽。
小编留言:
看到你在帖子下面的回复了,不能直接回复你就留言了,不知道是不是有点晚。算是解决了吧,看楼上说的,加DC_Block和DC_Feed隔离交流和直流喔。不过其实我是发现我的变容二极管参数设置有误,后来改了参数就解决问题了。
