关于ADS联合仿真时延单位设置
05-08

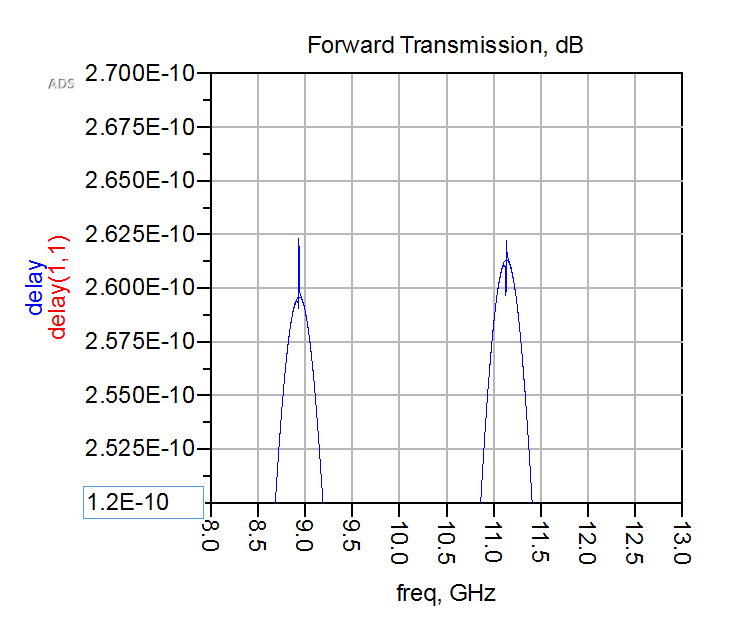

ADS电路图搭建好后算出两个频段的时延,现在入下图,怎么修改Y轴的单位,主要是在HFSS仿真中做比较,HFSS中时延单位我会设置 ns 单位,求大神告知ADS如何设置时延单位!谢谢
双击图表区修改整区。
注意时间所在的(区间、或者说是范围)。
假设图形所在区间是 1.0e-9 ~ 2.0e-9、你给个1.1e-8 2.1e-8! 当然看不见图形!
不然就懒得彻底一点...设定最低时段起点和最高时段终点-然后Auto Scale 勾起...
自己顶!d=====( ̄▽ ̄*)b
论坛有研究 ADS与 HFSS 联合仿真滤波器时延共腔 的吗?
自己顶!d=====( ̄▽ ̄*)b
我想你不会是问E-9怎样改成ns ! 所以有两个方式:
直接单击数字部分,直接修改。
双击图表区修改整区。
直接在delay(1,1)后面*1e9
我直接修改后 整个图形都没了 ,很奇怪,大神能具体点吗 ?直接修改要添加单位吗?
foxman已经讲的很详细了,这都是基本操作啊,而且小编的问题是属于软件互通的,不同的软件操作也差不多,除了时延,dB什么的也一样啊。
直接在delay(1,1)后面*1e9

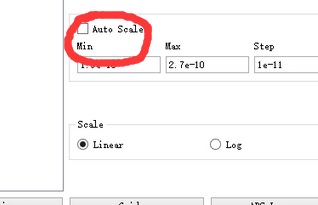

红色部分勾上
