低噪声放大器增益过高自激
剩下最后一个地方,级间耦合的阻抗(电容),跟能量传递有关,朝容抗、感抗的角度去看它!
Lx= 2 * pi * freq * L(nH)
Cx= ( 1 / (2 * pi * freq * C(pF))
我、跑龙套串场的,只能帮你到这里了
** 大牛?大神?rf币?...对我来说、我一点也不在意!
我在意的是:你的问题解决了没有!?愿不愿分享心得?
工作环境中的背景噪声水平约为 -105 -110dBm、2sc5508的P1dB是+11dB (MSG)。
问得模糊不清、我也只能给得模糊不清。
背景噪声经第一个放大,也达不到第二级放大器的P1dB吧。
自激与放大器的压缩点的关系是什么呢
围观学习中,多谢大神。
工作环境中的背景噪声水平约为 -105 -110dBm解释了第一个(PCB板空载的时候测试是不自激的)的原因!

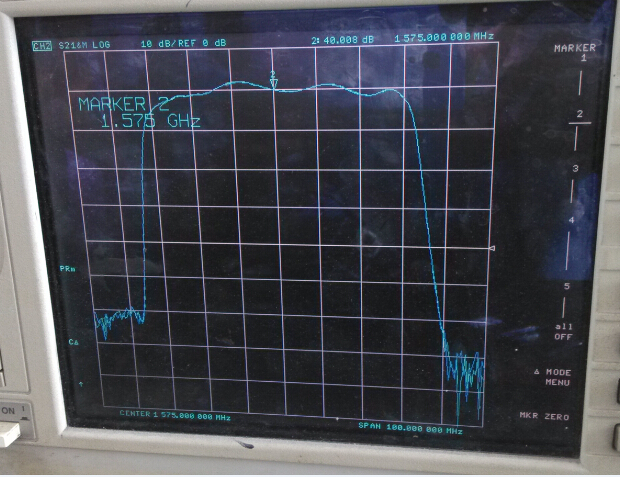

40+(-105)=-65 当然不是自激的凶手!
围观中,学习学习。
你的天线驻波多少?
天线是陶瓷天线,在1575MHZ这一点是1.1以下
只要天线输入端有大于-40dBm 信号强度进入也会引起饱和自激!

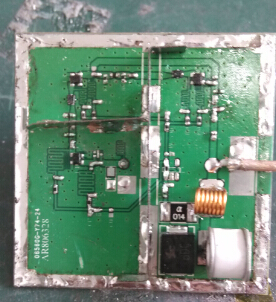

还有如照片中PCB的放置方式(是天线辐射面向下的这个情况下测得的自激!?)试著将辐射面转向反射信号较少的方向试试。
反过来还是一样容易自激,我加上屏蔽盖也是一样。加上天线后也不是全部的PCB会自激,是有一部分怎么弄都消除不了自激的现象
那条跨越第三级放大的微带传输线!?把它给全屏蔽成ground试试?
增益这么高、输出与输入会不会太近了?
输入和输出点是固定的没办法更改位置,但是我在输入和输出之间加了一个铁片做隔离
那条跨越第三级放大的微带传输线,我把上面的绿油和两边的地的绿油全挂掉,用焊锡全部连接起来,还是一样的会自激。输入输出之间我在中间加了一个铁片,再弄了一个屏蔽盖,相当于把一二级和三级的地方隔开
