微带带通滤波器设计






•


•


•


•


•


  我也是啊 搞出来完全不能用

  一般设计滤波器会先考虑：频段、载体面积、性能限制后，再思考滤波器的构成是机构、集总元件、微带线...或是使用互补设计。
  跟频段有关的：低频段机构式、微带线不适合，载体面积无限制时又可以！要求 Rejection?就要使用多阶段...
  所以...要使用集总元件设计就使用集总元件设计、要嘛就用微带线、机构设计。就不知楼上二位兄台的思路了！?
  ADS、Ansys、CST..这些类型的设计工具都有...实在要建议他们参考两位兄台的设计思路去改写程序。

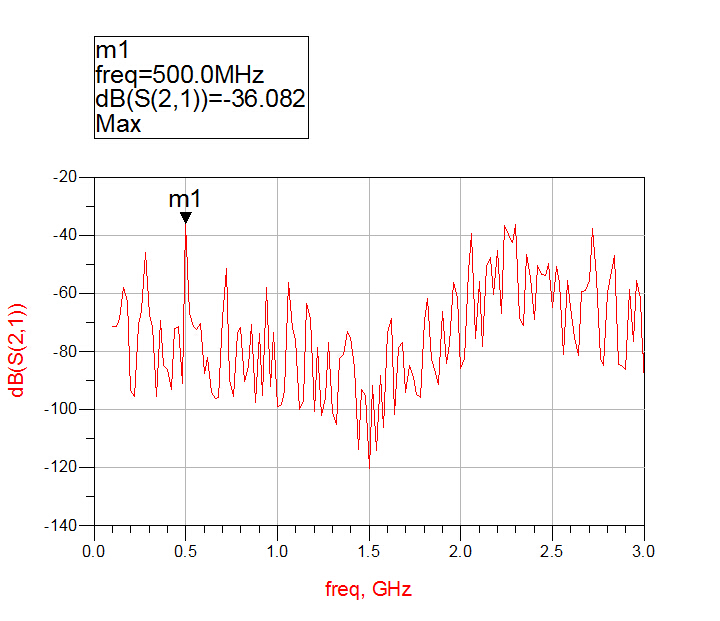

  可能是滤波器通带太窄，理论上设计的lc可以实现，转换为微带线后确实不能实现的 。我试一试用两级混频，两级滤波。估计效果会好一些。

  基本上的说法：扎实的基础学问、足够的窍门（Knowhow）..做实验性质的微带线-带通滤波器?半柱香的时间足矣！
  做实用性的微带线-带通滤波器?一柱香的时间也够的..
  "工具是死的、人是活的"

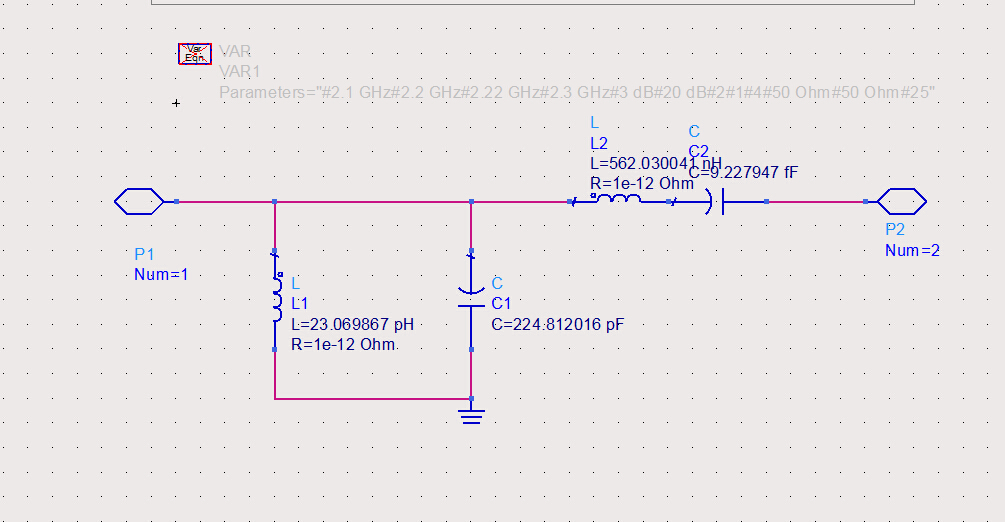

  哦  谢啦！   刚开始用这个软件   一直按照例程来的   都是先设计lc    再通过工具转换成微带    都不知道直接可以设计微带滤波器。看来还得多研究研究

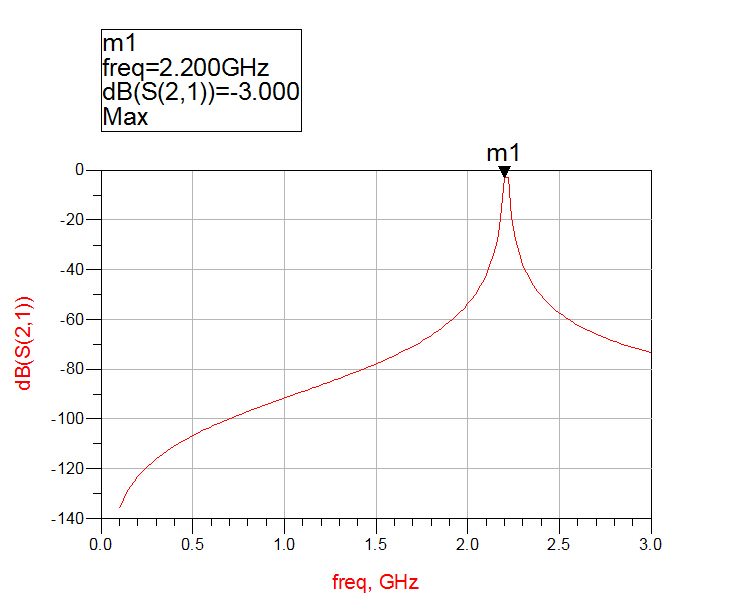

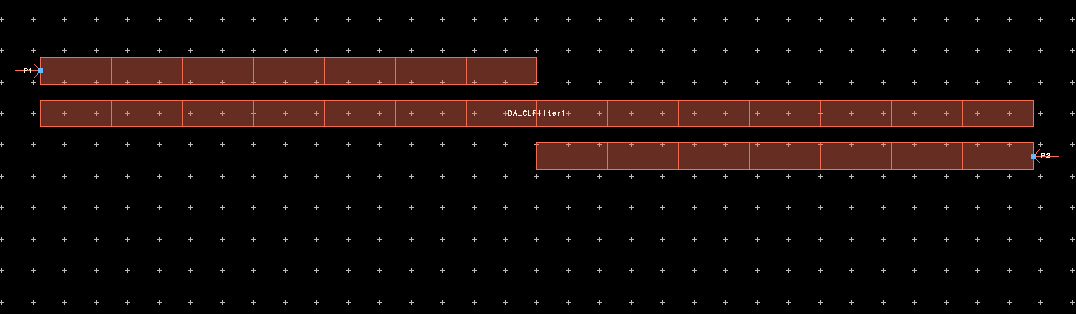

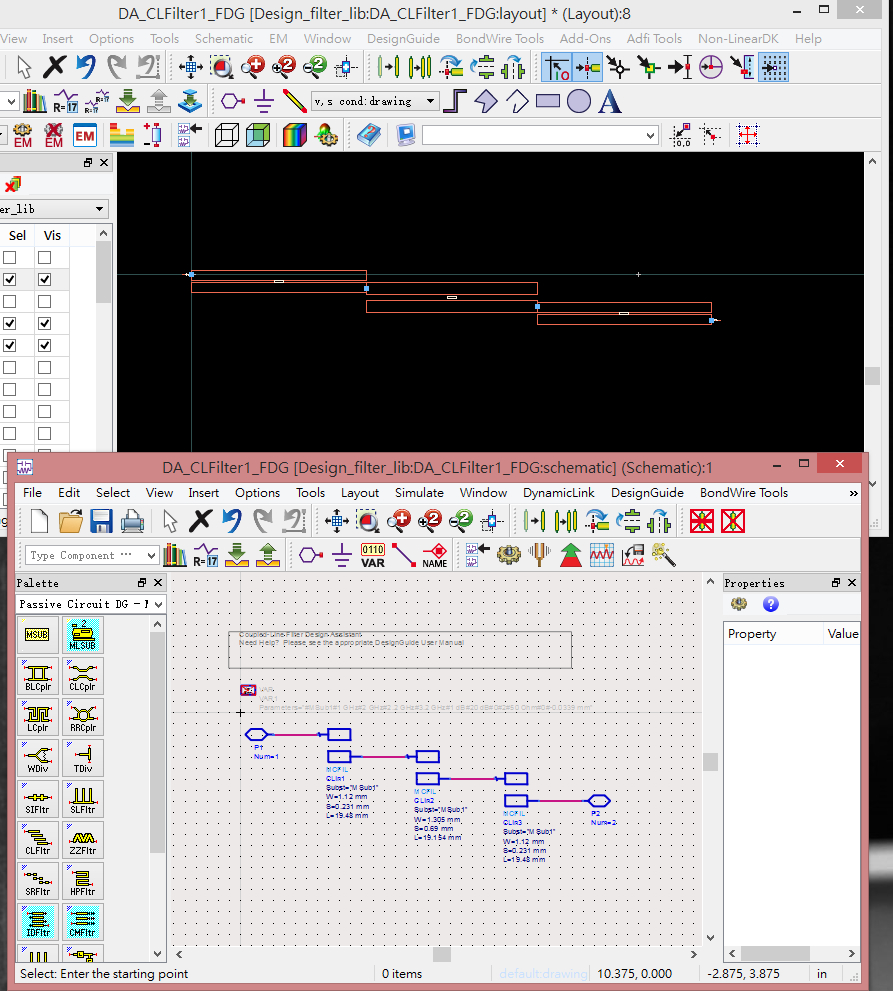

  按照你的方法  我做出来了   仿真结果挺好   就是版图有些奇怪   互相之间没有连接  像断开一样  这是为什么




•


  这是边角耦合（AC、Frequency），它的效应以电容器来比喻：两金属片之间夹著介质（空气、钽、化学物质...），此时电容的数学式是 ： C= A / D  A是导体单位面积、D是导体间的距离。
  可以解释为当距离固定时，导体單位面积越大、容量越大！当面积固定时，距离越近容量越大。
  再由容抗的角度来看 Cx= (1/ (2* pi * Freq * C)) 这就是那个能在你那'断开"的线路中穿过2.2GHz信号的原因！
  粗俗的说法就是替你省了两颗直流断电电容..呵呵。

  那就是说这个设计是没有问题的
