ADS2013要怎么在版图仿真里加端口
05-08

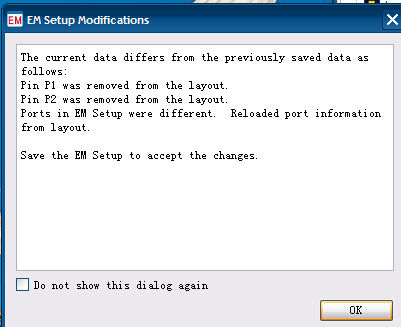

2013版本的ads要怎么在版图仿真里加端口。总是出这种错误是怎么回事。
em模式与momentum模式在端口设定上,最大的不同点是:
em必须在有限的参考电位上(ground)! 也因此它在设完source时需要相对的设立另一个参考电位(ground)! 也就是一正/ 一负成对的single end模式,
momentum模式因为是"无限参考电位"(就是地参考面永远比线路还要大),也就是当你设完source后,它会自动在参考电位上设立ground。这也是momentum模式下两端口元件只要使用两个port就行的原因,但em模式就至少要放四个port!
